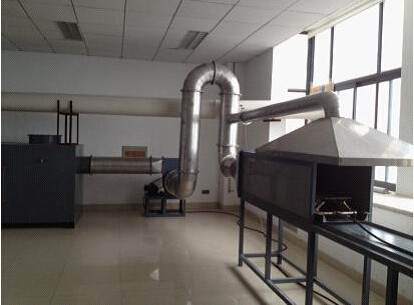

DX8332B اختبار أداء احتراق البروبان على الطريق

نطاق التطبيق: مناسبة بشكل رئيسي لاختبار أداء احتراق البروبان من أشرطة النقل المقاومة للنيران مع الأقمشة الكاملة المستخدمة في مناجم الفحم.وفقًا لمادة MT914-2008 "أحزمة ناقلة مضادة للنار ذات جوهر كامل لأقمشة منجم الفحم"، يتم اختبار أداء احتراق البروبان في الأنفاق.يتم تشغيل نظام مروحة العادم لتنقية غاز العادم من خلال الستار المائي للكربون المنشط وتفريغها، تلبية معايير الانبعاثات الوطنية.

المعلمات التقنية الرئيسية:

1الممر: يتكون من غرفة، ويتم بناء الجدار الخارجي للغرفة من مادة مقاومة للنيران 25 ملم، مع حجم المدخل من 460 ملم × 460 ملم وطول 1676 ملم.يتم توصيلها إلى أنبوب العادم قطره 300 ملم من خلال 1رابط مخروط من الفولاذ المقاوم للصدأ بقوة 5 ملم

2غطاء العادم: يتكون من الفولاذ المقاوم للصدأ بقوة 1.5 ملم، ووضع مباشرة فوق غرفة الاختبار، ويستخدم لاستخراج الدخان الذي ينتشر من خارج الفرن خلال عملية الاختبار.

3العصا: تستخدم لوضع عينات الشريط النقل الثابت. مقعد الاختبار لديه مواصفات بطول 1500 ملم، وعرض 220 ملم، وارتفاع 160 ملم، وتتكون من قضبان فولاذية قطرها 10 ملم.

4محرق البنزين الأكل: يتكون من ستة حقن احتراق، مع فوهة مائلة إلى الداخل بزاوية 45 درجة

5مواد الاختبار: ≥ 95% مليئة بغاز البروبان (المستخدم يقدم)

6. العينات: شريط نقل مضاد للاشتعال

7جهاز الوزن: يستخدم لوزن عينة الحزام النقل وعبوة الغاز قبل وبعد الاختبار: 30kg/0.001kg

8جهاز قياس الهواء: يوضع على خط الوسط على مسافة 310 ملم من أرضية الغرفة و 285 ملم من مدخل الغرفة.

9- العاملات الحرارية: من النوع K، قطرها الخارجي لا يزيد عن 3 ملم؛ قطر الأسلاك 0.5 ملم، دقة لا تقل عن المستوى الثاني، نطاق 1300 درجة مئوية.

10نظام التحكم في درجة الحرارة: يتم التحكم به بواسطة جهاز كمبيوتر ، يتم إرسال إشارة ملي فولت الناتجة عن الحرارة إلى لوحة ضبط الإشارة.يتم تحويل الإشارة التناظرية إلى إشارة رقمية من خلال بطاقة اكتساب البيانات، ومن ثم يتم التحكم بها والإبلاغ عنها بواسطة برنامج كمبيوتر

11جهاز توقيت: دقة: 0.1S، خطأ لا يزيد عن 1s/h

12. مقياس تدفق الوقود: 35 ~ 350L / H قابل للتعديل،دقة التحكم ± 2L / h

13دقة التحكم في استهلاك الوقود: 565 ± 2g/50min

14. إمدادات الطاقة الجهد: AC380V 50Hz نظام ثلاثي المراحل خمسة أسلاك ؛

15استهلاك الطاقة: 4.01 كيلوواط

16درجة حرارة بيئة الاختبار: 5 °C -30 °C

17التحول الرأسي 6800 * 4400 * 2700mm أو خط مستقيم أفقي 9500 * 1800 * 2700mm.

تكوين المعدات: تتكون من أربعة أجزاء رئيسية: صندوق التحكم الرئيسي، جهاز الهواء، دعامة الاحتراق، وصمام الاحتراق.

صندوق التحكم قابل للتحرك

تنقية هواء مروحة العادم: بعد تركيب قناة العادم على مروحة العادم ، يمر الهواء عبر النفق ويتم التحكم في معدل تدفق الهواء بواسطة صمام التحكم.

مادة الإطار مصنوعة من الصلان مربع من الفولاذ المقاوم للصدأ 304 عالية الجودة ، ومادة صندوق التحكم هي (t = 1.2mm) صفيحة فولاذية كهربائية ثابتة. يتم رش السطح بالبلاستيك ،الذي هو أكثر سلاسة وجميلة.

مصباح رش: مادة SUS304، مصنوعة من قبل شركتنا.

نظام التحكم:

1 يعتمد صندوق التحكم على نظام تحكم رله ، وجميع المكونات الإلكترونية من العلامات التجارية المحلية الرائدة ، والتي يمكن أن تضمن بشكل أفضل أداء العمل ودقة الكشف عن الآلة.

2 تبني درجة الحرارة جهاز تحكم ذكي P.I.D المستورد لدرجة الحرارة (مع وظيفة الحساب التلقائي) ومستشعر PT100 الحراري عالية الدقة والمؤقت.

3 المعدات لديها أجهزة حماية السلامة التالية: زيادة في الطاقة، حماية الدائرة القصيرة، حماية زيادة في دائرة التحكم، وحماية درجة حرارة فائقة.
