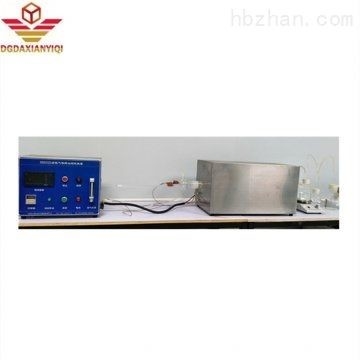

DX8332A جهاز قياس إطلاق غازات حمض الهالوجين

DX8332A جهاز قياس إطلاق غازات الحمض الهالوجيني

أجهزة اختبار الأسلاك والكابلات الهالوجينية و PH و Conductivity IEC 60754 الجزء 1 و 2

IEC 60754-1 الكابلات الكهربائية اختبار غاز الحمض الهالوجيني

مقدمة:

. IEC 60754-1، 2 الكابلات الكهربائية هالوجين حمض غاز إطلاق الاختبار، كابل اختبار تآكل قياس حجم الغاز من حمض الهالوجين (IEC 60754-1) ، تركيز الحموضة ((PH Meter، أيونات الهيدروجين، IEC 60754-2) ،التوصيل ((IEC 60754-2) وما إلى ذلك من سلك (كابل) عن طريق الحرارة المتوهجة في فرن الأنابيب (IEC 60754-1): 800 درجة مئوية، IEC 60754-2: 950 درجة مئوية) ؛

. وخاصة ، IEC 60754-1 ، 2 الكابلات الكهربائية هالوجين حمض غاز إطلاق الاختبار ، يمكن اختبار كابل اختبار التآكل كل من IEC 60754-1 و IEC 60754-2 المعايير من قبل جهاز واحد وظيفة اختيار الوضع ؛

. IEC 60754-1 هو الكابل الخالي من الهالوجينات المنتجة من و بما في ذلك البوليمر إلى المركبات الهالوجينية على أساس المركبات الإضافية التي يتم إطلاقها أثناء الاحتراق ، باستثناء هيدراسيدي الفلورايد ،هو مقياس لحجم الغاز الهالوجيني. IEC 60754-2 هو للكابلات الكهربائية أو البصرية من المركبات المنبعثة أثناء الاحتراق لقياس حد الأكسدة الغاز.موثوقية وراحة المستخدم لإدخال أجهزة التغذية التلقائية لقارب الاحتراق، محرك الدوران لسهولة وضع العينة، وإعداد توقيت تلقائي، تصفية الهواء وما إلى ذلك؛

المعايير المرجعية:

- IEC 60754-1 الطبعة 2.0 ب:1994: اختبار الغازات المتطورة أثناء احتراق مواد الكابلات - الجزء 1: تحديد كمية غاز الحمض الهالوجيني

- IEC 60754-2 الطبعة 1.0 ب:1991: اختبار الغازات المتطورة أثناء احتراق الكابلات الكهربائية - الجزء الثاني:تحديد درجة حموضة الغازات المتطورة أثناء احتراق المواد المستخرجة من الكابلات الكهربائية عن طريق قياس درجة الحموضة والموصلة.

KS C IEC 60754-1: اختبارات الغازات المتطورة أثناء احتراق الكابلات الكهربائية - الجزء 1: قياس كمية غاز الحمض الهالوجيني.

KS C IEC 60754-2: اختبارات الغازات المتطورة أثناء احتراق الكابلات الكهربائية - الجزء 2: اختبار التآكل عن طريق توليد غازات الاحتراق.

KWS 409: سلك مقاومة للحريق - 5.12 السمومية للغازات الاحتراقية.

المواصفات:

نطاق التطبيق:

وهي مناسبة لتحديد الكمية الإجمالية من غازات الحمض الهالوجيني للكابلات المقاومة للاحتراق منخفضة والخالية من الهالوجين ولقياس درجة الحموضة والقيادة لتحديد حموضة الغازات.

فرن الأنابيب:

- بالنسبة لقسم التسخين من الفرن ، طوله 500 مم والقطر الداخلي هو 40 مم. كما أنه يحتوي على نظام التسخين القابل للتحكم الكهربائي ((تحكم درجة الحرارة).

أنبوب (Pyrex):

- يستخدم الأنبوب المقاوم للحريق في الفرن لحماية الأنبوب من الغازات المآكلة.القطر الداخلي من أنبوب السيليكا هو 38mm وطول أنبوب هو 150mm من مدخل الفرن والأنبوب يبرز في مسافة 100mm من المخرج.

قارب الاحتراق:

- 98 ملم ((طول) * 15 ملم ((عرض) * 12 ملم ((عمق) ؛ يتم استخدام كل قارب ثلاث مرات فقط قبل الاحتراق أو إعادة التدوير.

زجاجة غسيل الغاز:

- ارتفاع السائل في نهاية الأنبوب يجب أن يكون 100 ~ 120 ملم في كل زجاجة.

نظام إمدادات الهواء:

- يجب أن يكون الغاز المستخدم في الاحتراق هو الهواء ويتم ضبط معدل تدفق الهواء المحقن في الأنابيب وفقًا لقطع الأنابيب الداخلي الفعلي.يجب أن يكون سرعة تدفق الهواء عبر العينة 378 مل/دقيقة ±10%.

الحجم:

- 1220mm ((W) * 450mm ((D) * 560mm ((H)

الفرن:

- 500ملم ((و) * 300ملم ((د) * 38ملم ((ه)

أنبوب زجاجي كواتز:

- 700ملم ((عرض) * 37 (القطر الداخلي)

مصدر الطاقة:

- 220 فولت، 60 هرتز، 10A

وزن:

- 60 كجم

المرافق:

-ضاغط الهواء

اسم البند:

- إيك 60754-1.2 الكهربائية هالوجين حمض إطلاق غاز الاختبار، كابل اختبار التآكل
