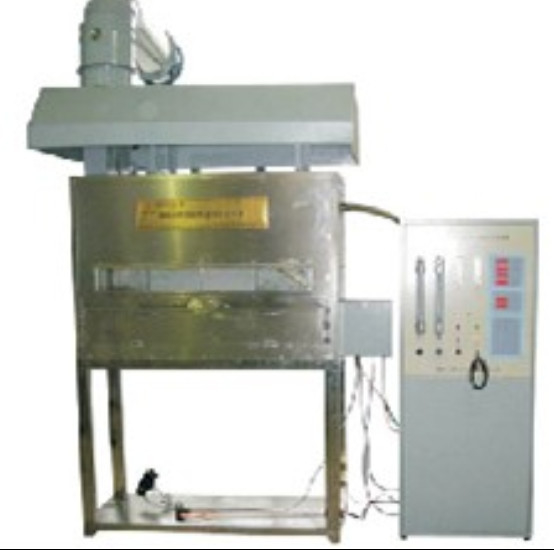

DX8401 جهاز اختبار تدفق الحرارة المشعة لمواد تغطية الأرضيات 12w

نطاق التطبيق:

وهي مناسبة لاختبار مواد الأرضيات التي يتم وضعها أفقيًا مع اشتعال اللهب الصغير في ظل ظروف محددة وتعرضها لحقل إشعاع حراري منحدر.مناسبة لجميع أنواع مواد الأرضيات. مثل: المنسوجات والسجاد والفلفل والخشب والأوراق المطاطية والأرضيات البلاستيكية ومواد رش الأرضيات. يمكن أن يتفاعل الجهاز مع خصائص احتراق مواد الرصيف ،بما في ذلك الركيزة المستخدمة، ويمكن أن تؤثر التغييرات في مواد الدعم أو مواد الطبقة الفرعية أو الجوانب الأخرى من مواد الرصيف على نتائج الاختبار ،و يستخدم لاختبار و وصف خصائص احتراق مواد الرصيف في رد فعل حراري مزدوج للإشعال في ظل ظروف التحكم في المختبر.

تتوافق مع المعيار:تلبية متطلبات GB/T11785-2005 و ISO9239-1 "تحديد أداء احتراق مواد الرصيف - طريقة مصدر الحرارة المشعة".

المعلمات التقنية:

نطاق القياس لمقياس تدفق الحرارة: (0-15) Kw/m2

دقة مقياس تدفق الحرارة: ± 0.2Kw/m2

دقة مقياس تدفق الحرارة: < ± 3٪.

نطاق قياس الحرارة العالية للإشعاع الحراري: 400-600 درجة مئوية، دقة ± 0.5 درجة مئوية.

خطأ درجة حرارة الجسم الأسود: ± 5 درجة مئوية.

سرعة غازات العادم: (2.5±0.2) م/ث؛

سعة غازات العادم: (39-85) م3/دقيقة.

حجم الصفيحة الشعاعية الشعاعية الشائكة: 300mm × 450mm ، يمكن أن تتحمل درجة حرارة عالية حوالي 900 °C ؛

الحرارة: الحرارة المدرعة من الفولاذ المقاوم للصدأ من النوع K بقطر 3.2 ملم.

متطلبات توزيع تدفق الحرارة: عند 200 ملم: (9.1±0.4) KW/m2

عند 400 ملم: (5.0±0.4) كيلوواط/م2

عند 600 ملم: (2.4±0.2) كيلوواط/م2

غاز الاحتراق: غاز البروبان (يتم توفيره من قبل المستخدم)

تدفق غازات الاحتراق: (0.026±0.002) L/S.

مصباح الوقود: قطر خارجي ¢10mm، قطر داخلي ¢6mm، 35 ¢0.7mm ثقوب على أنبوب مصباح الوقود.

ارتفاع اللهب: 60~ 120mm قابلة للتعديل

نظام الإشعال: الإشعال الإلكتروني عالية الجهد.

نظام الصرف القوي: تم تجهيز هذه الآلة بمروحة الصرف القوية ، عند الانتهاء من الاختبار ، قم بتشغيل نظام مروحة الصرف لإخراج غازات الصرف إلى الخارج.

مادة صندوق التحكم / صندوق الاحتراق: باستخدام صفيحة من الفولاذ المقاوم للصدأ 304 عالية الجودة (t = 1.2mm) ، معالجة آلة آلة CNC وتشكيل ، شكل القوس جميل وسخي.

مشعل: مصنوع من قبل شركتنا، مادة 304 الفولاذ المقاوم للصدأ، بما يتماشى تماما مع متطلبات معيار GB / T11785.

الأجزاء الميكانيكية الأخرى مصنوعة من الفولاذ المقاوم للصدأ 304 أو المواد A3 المكتظة بالكهرباء ، مضادة للتآكل ومضادة للصدأ.

فولتاج إمدادات الطاقة: AC220V±10٪، 50Hz.

القوة القصوى: 5KW

حجم صندوق الاحتراق: L1420*W1200*H2300 ((ملم)

حجم مربع التحكم: الطول × العرض × الارتفاع (2.2 × 1.2 × 2.4) م.

وزن المعدات: 350 كجم

تكوين المعدات: يتكون أساسا من جزأين: صندوق الاحتراق وصندوق التحكم.

المؤشرات التقنية الرئيسية:

الصندوق الإشعاع ينحني 30 درجة ويمكن ضبطها

يتم قياس تدفق الحرارة في المدخل بواسطة تدفق الحرارة في المدخل

معدل تدفق الغاز في الدخان هو (2.5±0.2) م/ث

درجة حرارة الماء كانت 15-25 درجة مئوية

يجب أن يستوفي تدفق الإشعاع من النقاط التسعة من لوحة الإشعاع المواصفات المقابلة (انظر المتطلبات القياسية)

مروحة العادم قابلة للتعديل

الميزات: تحكم الكمبيوتر، قياس الوقت التلقائي، طباعة سجلات معالجة البيانات.

دقة التوقيت: <1 ثانية/ساعة.
