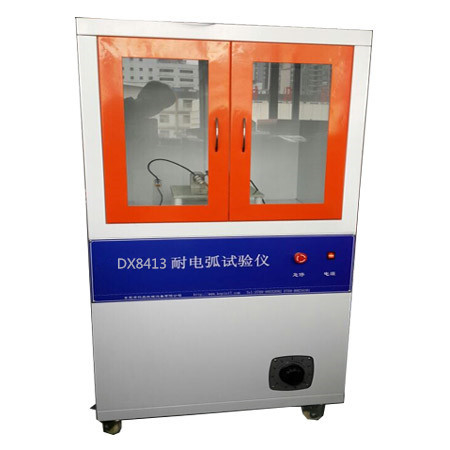

آلة اختبار مقاومة القوس DX8413

DX8413أآلة اختبار المقاومة rc

تنطبق بشكل رئيسي على: GB/T1411-2002 اختبار مقاومة التفريغات القوسية عالية الجهد والتيار المنخفض للمواد العازلة الصلبة الجافة.

الامتثال للمعايير: هذا الاختبارإيهتم تصميمها وتصنيعها وفقًا لمعايير GB1411 ، IPC650 ، IEC 61621 ، ASTMD495 ، وتتوافق مع طرق الاختبار مثل JEC 149 و UL 746A.

نطاق التطبيق: تقييم أداء مقاومة القوس للمواد العازلة الكهربائية مثل البلاستيك والغراء والطلاء العازل المستخدم في الصناعات مثل المحركاتالأجهزة، والأجهزة المنزلية تطبق أساسا على اختبار أداء مقاومة القوس من مواد العزل الصلبة مثل البلاستيك، والأفلام، والراتنجات، والشعاع، والسيراميك، والزجاج، والزيت العازل،طلاء عازل، الورق المقوى، والوسائط الأخرى.

الميزات: تستخدم آلة اختبار مقاومة القوس التحكم بالحاسوب ، ويمكن مراقبة منحنى الاختبار عبر الإنترنت أثناء عملية الاختبار. تخزين ظروف الاختبار وبيانات نتائج الاختبار تلقائيًا ،ويمكنها الوصول، عرض، وطباعة لهم

مبدأ التجربة: يستخدم لاختبار مقاومة قوس مواد العزل الصلبة. سيتم تعريض المادة التي سيتم اختبارها لجهد عال،زيادة تدريجية في البيئة الحالية الصغيرة حتى يتشكل قناة موصلة مستقرة على سطح المادةهذا الوقت هو وقت مقاومة القوس للمادة.

المتطلبات التقنية الرئيسية:

1-جهد الدخول: 220 فولت

2الجهد الخارجي: AC 0-20 KV

3الطاقة الكهربائية: 1.5 KVA

4طريقة الاختبار: قوس متقطع، قوس مستمر

5تيار الاختبار: 10MA-20MA-30MA-40MA اختياري

6خطأ التحكم في فولتاج الاختبار: ≤ 1%

7خطأ وقت القوس على/خارج:<5ms

8. فولتاج الاختبار قابل للتعديل باستمرار: 0-20 كيلو فولت

9دقة التحكم بالتيار: ± 10%

10المواصفات الكهربائية: بطاقات الفولاذ المقاوم للصدأ الكهرباء 25.4mm * 12.7mm * 0.15mm

الكهرباء الصلبة التنغستنية 56mm * 7mm * 30mm

زاوية تكوين الإلكترود 110 درجة

الزاوية بين القطب الكهربائي والطائرة الأفقية هي 35 درجة

وزن الكهرباء: 50G

11إجراءات الأمان:

(1) حماية من الإفراط

(2) حماية من التيار الزائد

(3) حماية الدوائر القصيرة

(4) حماية فتح الباب الأمني

(5) حماية البرمجيات من سوء التشغيل

12الأبعاد الخارجية: 800 طول × عرض 700 × 1350mm ارتفاع

التكوين الرئيسي:

Tالمضيف: وحدة واحدة

مولد عالي الجهد 20000 فولت: وحدة واحدة

Fجهاز تنظيم التوتر الآلي للكمبيوتر الصغير: مجموعة واحدة(وضع الميناء التسلسلي)

Vجهاز نقل من نوع عزل اكتساب الطاقة والتيار: مجموعة واحدة

أقطاب الاختبار: مجموعتين

عصا الإفراج الحاليةواحد(نوع الراتنج)

جبرنامج قياس ومراقبة مقاومة القوس الكمبيوتر: مجموعة واحدة

جأجهزة الحاسوب: مجموعة واحدة(علامة تجارية لينوفو)

بطابعة حبر رديئة: مجموعة واحدة

(ب)ألبومات الـ CD: مجموعة واحدة

(ب)دليل المستخدمنسخة واحدة

مشهادة التحقق الروحينسخة واحدة

جشهادة الامتثال: نسخة واحدة

Rو أداة: مجموعة واحدة
