DX8427A آلة اختبار الشيخوخة الكورونا AC / DC

التحليل التجريبي لشيخوخة الـ corona من المطاط السيليكوني، البحث في خصائص شيخوخة الـ AC/DC corona، المواد المعزولة المركبة corona agingمواد العزل العضوية نظام اختبار الشيخوخةنظام صناديق اختبار الشيخوخة

لمحة عامة عن المعدات:

مناسبة لمؤسسات البحوث العلمية ، يمكن أن يحقق نظام اختبار مقاومة الشيخوخة للكورونا الذي تم تطويره من مواد العزل الصلبة ظروف اختبار مختلفة ،ويمكنها إجراء اختبارات الشيخوخة على 5 عينات في وقت واحدفي الوقت نفسه، يمكن استخدام النظام أيضًا لاختبار مقاومة التوتر للمواد العازلة الصلبة ضد إفرازات الكورونا.يمكن إجراء أبحاث تجريبية منهجية على ظاهرة الشيخوخة الكورونا من المطاط السيليكون HTV في ظل ظروف مختلفةوفي الوقت نفسه، من المتوقع أن يوفر تطوير هذا النظام منصة اختبار قياسية للبحوث المحلية حول مقاومة الشيخوخة في كورونا للمواد العازلة الصلبة.والتي ستساعد في إجراء البحوث حول خصائص مقاومة الشيخوخة في مختلف مواد العزل الصلبة.

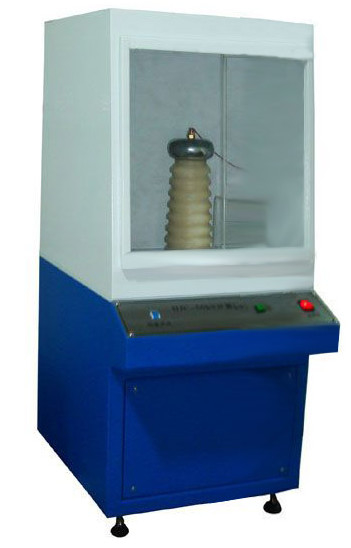

المكونات الرئيسية: (1) جهاز توليد الكورونا، (2) نظام القياس، (3) نظام الحماية، (4) نظام التحكم والرصد البيئي.يظهر الجهاز الفعلي لنظام اختبار مقاومة الشيخوخة للجمرة للمواد العازلة الصلبة في الشكل 1 الرسم البياني الفيزيائي

معايير مرجعية للمعدات:

الرجوع إلى معيار الاختبار الأمريكي ASTM D2275-14 "طريقة اختبار قياسية لمقاومة الجهد السطحي لمواد العزل الكهربائي الصلبة للتفريغ الجزئي (كورونا) ".

المعلمات التقنية:

(1) جهاز توليد الكورونا:

1. باستخدام YDT-5/50 التردد الطاقة محول اختبار مجاني كورونا، نطاق التيار الكهربائي: 0-50KV

2جهاز تنظيم الجهد يعود تلقائياً إلى الصفر بعد التشغيل

3إغلاق الموقف الصفر، مع ارتفاع وتراجع التيار الكهربائي التلقائي؛

4-حماية من التسرب المستوردة، حماية موثوقة للسلامة الشخصية

5- وظائف الحماية من التيار الزائد والعتبة وغيرها من وظائف حماية السلامة

6عرض الجهد والتيار، دقة القياس ± 0.2٪، ويتم الحفاظ على فولتاج الانهيار.

7الكترود التجريبي: يستخدم الكترود وضع لوحة الإبرة التقليدية لمحاكاة تفريغ التاج الرئيسي في الميدان. الكترود الإبرة الفولاذ المقاوم للصدأ مع نصف قطر الانحناء 0.2mm يستخدم كقطب كهربائي العلوي، ويستخدم كهرباء لوحة النحاس كالكترود السفلي مع قطر 30 ملم. يتكون نظام الكترود بأكمله من 5 مجموعات من الكترودات لوحة الإبرة،كما هو مبين في الشكل 3 (المكثفات عالية الجهد المغمورة بالزيت)

8مسافة الكترودات: 100 ملم

9عدد الأقطاب: 5

10المسافة بين الكترود في طرف الإبرة والعينة قابلة للتعديل، مع مسافة قابلة للتعديل من 15 ملم

11السعة الاسمية للمحول عالي الجهد: 5KVA

12الجهد الإدخالي / الخارجي الاسمي: 200V / 50KV

13. التيار الإدخالي / الخارجي المسمى: 20A/0.04A

14نظام التحكم: اعتماد نظام التحكم بـ PLC من سيمنز

15خمسة خيارات سرعة للتعزيز: 5 فولت، 50 فولت، 100 فولت، 500 فولت، 1000، 2000 فولت يمكن تعيينها تعسفا.

16مجهزة بمهام حماية التسرب والإفراط في الحمل والدائرة القصيرة والعطل والجهد العالي.

17مكونات الجهاز: تتكون من منظم الجهد الكهربائي للاتصال، صندوق التحكم، المقاومة الوقائية، وصندوق الأقطاب الكهربائية.

18هذا الجهاز يمكن أن يؤدي الشيخوخة التاجية، وانهيار التيار الكهربائي، ومواجهة اختبارات التيار الكهربائي في وقت واحد؛

19تحطم الجهد مجهزة بألكترودات الفولاذ المقاوم للصدأ من الدرجة 25 و 75 ، ومجموعة من مقاعد الاختبار عالية درجة الحرارة

20يحتوي اختبار الشيخوخة على 5 مجموعات من أقطاب الإبرة ، وأقطاب الأقطاب النحاسية ، ومجموعة من رفوف عينات الشيخوخة

21مجموعة من برامج الاختبار المهنية

22مجموعة من أجهزة الكمبيوتر ذات العلامة التجارية مجهزة بطابعة:

(2) أجهزة التحكم في البيئة

1مستشعر درجة الحرارة: باستخدام مستشعر P-T-100 عالي الدقة من تايوان

2طريقة التحكم في درجة الحرارة والرطوبة: طريقة التحكم في درجة الحرارة والرطوبة المتوازنة (BTHC) PID تعديل ذكي

3نطاق درجة الحرارة: -10 °C ~ 150 °C يمكن تعيين

4نطاق الرطوبة 20-98% RH

5دقة التحكم في درجة الحرارة والرطوبة: ± 0.2 °C ؛ ± 2.5% RH

6التكافل داخل غرفة درجة الحرارة والرطوبة: ± 0.5 °C ~ ± 0.2 °C ؛ ± 4.0% RH

7دقة دقة جهاز التحكم: ± 0.01% °C؛ ± 1% R.H

8سرعة التسخين: ≥ 2.5 درجة مئوية/دقيقة

9معدل التبريد: 1 درجة مئوية/دقيقة

10انحراف درجة الحرارة: ≤ ± 0.5 °C عند -10 ~ + 99 °C ، ≤ ± 1.0 °C عند 100 ~ + 150 °C

11انحراف الرطوبة ± 2.5% RH (> 75% RH) ، ± 4.0% RH (≤ 75% RH)

12مواد الصفيحة الفولاذية المقاومة الباردة عالية الجودة، الطلاء الكهرومغناطيسي عالية درجة الحرارة في الصندوق الداخلي، صفيحة الفولاذ المقاوم للصدأ (SUS304)

13مادة العزل الحراري: رغوة البولي يوريثان عالية الكثافة + ألياف الزجاج

14نافذة المراقبة هي نافذة زجاجية من ثلاث طبقات

15الإضاءة داخل الصندوق: معدات الإضاءة ذات الزاوية العريضة، الأبواب ذات الطبقات المزدوجة مع الأبواب المغلقة

16حجم المساحة داخل صندوق الاختبار: 500 * 500 * 600mm

17يجب تطبيق معالجة العزل على الجدران الداخلية لغرفة الاختبار ، مع مستوى مقاومة الجهد 50KV

(3) أبعاد آلة اختبار الشيخوخة الكورونا AC / DC:

حجم جهاز توليد الكورونا: 850 * 740 * 1500mm

حجم جهاز التحكم البيئي: 700 * 1100 * 1700mm

(4) نظام الحصول على البيانات لجهاز اختبار الشيخوخة الكورونا AC / DC

1باستخدام بطاقة اكتساب البيانات عالية الدقة من 16 بت PCI من Advantech ، فإن نطاق فولتاج إشارة الدخول هو ± 5V أو ± 10V ، ومعدل أخذ العينات هو 3MS / s.يمكنه جمع إشارات التيار والجهد المتعددة في وقت واحد، وإرسال نتائج القياس إلى الكمبيوتر للمعالجة.

2يمكن أن تعرض واجهة برنامج LabView الودية شكل الموجة لجهد الكورونا؛ ويمكن أن تعرض كمية الشحن من نصف دورات إيجابية وسلبية لتفريغ التيار الكوروني،وكذلك اتجاه طاقة التفريغ مع مرور الوقت.

3بعد التجربة ، يمكن إنشاء بيانات الاختبار في تقرير وطباعة أو حفظها.

(5) الاكسسوارات الرئيسية لجهاز اختبار الشيخوخة الكورونا AC / DC

1. 1 مولد كورونا

21 جهاز تحكم بيئي

3جهاز كمبيوتر واحد

4مجموعة من برامج جمع المهنية

5ضعي واحدة
