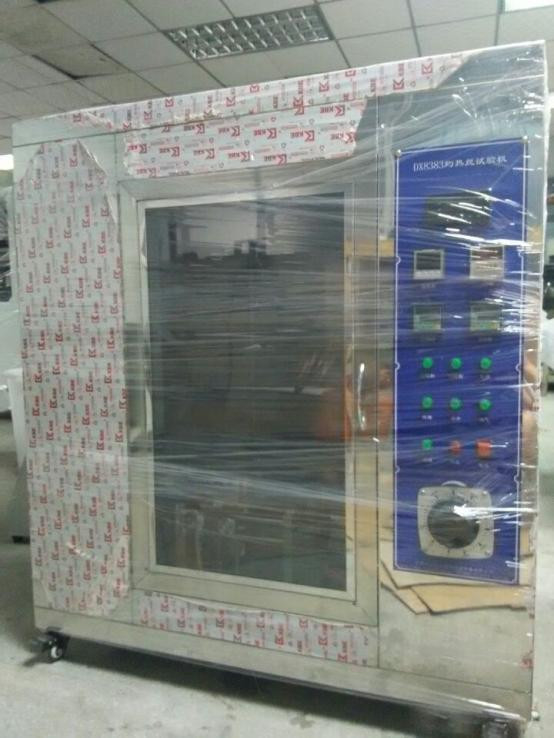

DX8383 آلة اختبار الأسلاك الساخنة مع العرض الرقمي

مقدمة: يستخدم اختبار الأسلاك الساخنة لاختبار استقرار المنتجات الإلكترونية والكهربائية أثناء التشغيل. الأسلاك الساخنة نفسها هي في الواقع حلقة أسلاك مقاومة محددة.أثناء الاختبار، تحتاج إلى تسخينها إلى درجة الحرارة المحددة بواسطة الكهرباء ، بحيث يلامس الجزء العلوي من الأسلاك الساخنة العينة لفترة مطلوبة ، ومن ثم يمكن مراقبة حالتها وقياسها.نطاق الاختبار يعتمد على إجراء الاختبار المحدد.

نطاق التطبيق: آلة اختبار الأسلاك الساخنة مناسبة بشكل رئيسي لإجراء اختبارات خطر الحريق على المنتجات الكهربائية والإلكترونية والأجهزة المنزلية ومكوناتها.محاكاة الإجهاد الحراري الناجم عن مصادر الحرارة أو مصادر الإشعال مثل المكونات الساخنة أو مقاومات الإفراط في فترة زمنية قصيرةوهي مناسبة أيضا لمواد العزل الكهربائي الصلبة أو مواد أخرى قابلة للاشتعال الصلبة.

تتوافق مع المعايير: مصممة ومصنعة وفقًا لمتطلبات "طريقة اختبار الأسلاك المتوهجة" في GB/T5169.10، GB/T5169.13-2006 ، IEC60695-2-10:2000، GB2099 ، VDE 0620 ، GB47061، معايير UL817.

المعلمات التقنية:

1حجم غرفة الاختبار: 0.5M3، عمق × عرض × ارتفاع: 60x 95x 90cm

2أبعاد الحدود: العمق × العرض × الارتفاع: 61x 120x 105cm

3السلك المتوهج: حلقة قطرها 4.0 ملم مصنوعة من أسلاك النيكل / الكروم

4جهاز قياس درجة الحرارة: ثيرموبول من الأسلاك الدقيقة المقاومة بقوة 0.5 ملم، قادر على تحمل درجات حرارة عالية تصل إلى 1050 درجة مئوية

5تيار التدفئة: عندما تكون درجة الحرارة 960 درجة مئوية، يكون التيار بين 120 ~ 150A

6تطبيق القوة على الاختبار: 0.8 ~ 1.2N، والحد من عمق الضغط إلى 7mm على الأقل

7مؤقت: مؤقت لمدة الإشعال (Ti) ووقت إطفاء اللهب (Te). النطاق: 0 ~ 99.99S

8أسلاك متوهجة: 4mm±0.04mm Ni/Cr (80/20) حلقة قياسية مصممة خصيصا، ثابتة أفقياً

9الحرارة: 0.5 ملم واردة نوع K الحرارة، غلاف مدرع مقاومة للحرارة إلى 1100 درجة مئوية.

10درجة حرارة التدفئة الكهربائية للأسلاك الساخنة: 500 °C ~ 960 °C (يمكن تعيين العرض الرقمي مسبقًا) ، تقلب درجة الحرارة < 3 °C ؛

11ضغط عينة الاختبار إلى اختبار الأسلاك الساخنة: 1.0N ± 0.1N (يمكن ضبطها وفقًا للوضع الفعلي) ؛

12أعلى عمق اختراق: 7mm ± 0.5mm (يمكن تعديله وفقًا للظروف الفعلية)

13سرعة حركة عينة الاختبار: 10mm/s~25mm/s

14مستوى الشدة: القيم المفضلة لمدة شعلة الاختبار المطبقة هي: 5s، 10s، 20s، 30s، 60s، 120-1s.

15ارتفاع اللهب: ارتفاع اللهب في الاختبار هو 12 ملم.

16مصدر الغاز: غاز بوتان (يتم توفيره من قبل المستخدم).

17مادة الصندوق الخارجي: الفولاذ المقاوم للصدأ المرآة.

طريقة الاختبار: تسخين حلقة السلك المقاومة القياسية إلى درجة الحرارة المحددة، ومن ثم جعل السلك الساخن وعينة الاختبار تتواصل مع الشاشة، المقبس، المطاط،البلاستيك والمنتجات الأخرى في ظروف الاختبار.

طريقة الاختبار المقابلة لجهاز اختبار احتراق الأسلاك الساخنة:

طريقة اختبار قابلية إحتراق الأسلاك الحارقة للمنتجات النهائية (IEC 60695-2-11:2000/GB/T 5169.11-2006)

طريقة اختبار قابلية إحتراق الأسلاك الحارقة للمواد (IEC 60695-2-12:2000/GB/T 5169.12-2006)

طريقة الاختبار لأداء الإشعال للمواد باستخدام الأسلاك الساخنة (IEC 60695-2-13:2000/GB/T 5169.13-2006)

مؤشر قابلية الاحتراق GWFI، GWFI - مؤشر قابلية الاحتراق للأسلاك المتوهجة

يجب أن تستوفي درجة حرارة الاختبار القصوى لعينة اختبار ذات سمك محدد في ثلاثة اختبارات متتالية أحد الشروط التالية:

(أ) في غضون 30 ثانية بعد إزالة السلك الساخن ، يتم إطفاء اللهب أو الحرارة في عينة الاختبار ، ولا يتم إشعال ورق التعبئة الموضع تحت عينة الاختبار.

(ب) عينة الاختبار لم تشع.

GWIT، GWIT - درجة حرارة إشعال الأسلاك المتوهجة

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

متطلبات العينات: لدى مختبر مواد SGS المتطلبات التالية لاختبار العينات:

يجب أن يكون للعينات جزء مسطح كبير بما فيه الكفاية بحجم ثابت، ويجب الاحتفاظ بمستوى الاختبار في وضع عمودي أثناء الاختبار.

يمكن أن تُصنع عينات الاختبار بعدة طرق:

صب الضغط أو صب الحقن أو الصب أو قطع الأجزاء النهائية مثل الصفيحة ذات السطح الكبير بما فيه الكفاية

يجب أن تكون أبعاد الجزء المسطح هي: الطول: ≥ 60mm، والعرض (داخل المصباح): ≥ 60mm

وفقًا لمتطلبات هذه التجربة، يتطلب تقييم قابلية الاحتراق عادة مجموعة من 10 عينات اختبار.
