DX8371 آلة اختبار غير قابلة للاشتعال لمواد البناء المقاومة للحريق

DX8371 آلة اختبار غير قابلة للاشتعال لمواد البناء المقاومة للحريق

1. تلبية المعايير:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "اختبار رد الفعل الحراري لمواد البناء - اختبار عدم الاحتراق".

2نطاق التطبيق:

وهي مناسبة بشكل رئيسي لطرق الاختبار للحكم على أداء احتراق مواد البناء في ظل ظروف محددة.مناسبة لاختبار تصنيف أداء الاحتراق للمواد المقاومة للحريق من الفئة A في تصنيف أداء الاحتراق لمواد البناء GB8624.

3الميزات الرئيسية:

هذه المعدات تعتمد الكمبيوتر الصناعي وبطاقة الاكتساب AD عالية الدقة 16 بت ويتم معالجة البيانات التي تم جمعها بالكامل من قبل الكمبيوتر ،والتي تبسط كثيراً عمل حسابات البيانات اليدوية التقليدية؛ واجهة التشغيل الإنسانية ، عملية بسيطة ومريحة ، يمكن للأشخاص الذين لا يعرفون كيفية استخدام الكمبيوتر أن يتعلموا كيفية التشغيل بعد 5 دقائق من التدريب. خلال الاختبار ،يمكن للمختبر رؤية بيانات الاختبار و منحنى درجة الحرارة في الوقت الحقيقيبعد نهاية الاختبار، يتم إنشاء تقرير الاختبار تلقائيًا، وتكون بيانات الاختبار واضحة في لمحة واحدة، مما يسهل على المشغل حفظها وطبعها وإرسالها.المعدات مجهزة بجهاز تنظيم الجهد عالية الدقة، وتقلبات الجهد تكون ضمن نطاق 2٪ لضمان استقرار جهد الاختبار المدخل.المعدات لديها أيضا أجهزة الحماية من ارتفاع درجة الحرارة والتيار المفرط لمنع فرن التدفئة من أن تكون مفرطة خلال عملية التدفئة، مما يؤدي إلى إطالة عمر الخدمة من الفرن.

المعايير الرئيسية:

1يتضمن جهاز الاختبار فرن التدفئة، حامل عينة، غطاء تدفق الهواء، حرارة، منظم الطاقة، منظم الجهد، جهاز التحكم الذكي في درجة الحرارة،و جهاز كمبيوتر (الذي يمكنه تسجيل منحنى درجة الحرارة وجميع بيانات الاختبار)

2فرن التدفئة: Φ95mm × Φ75mm × Φ150mm، 3mm × 0.2m النيكل 80٪ الكروم 20٪ نطاق المقاومة

3وزن رف العينات: 15 غرام + 1 غرام

4غطاء تدفق الهواء: Φ75mm × 500mm

5الحرارة: عازل زجاج نيكل كروم Φ3mm

6جهاز تنظيم الجهد: 2KVA ، استقرار الجهد ≤ ± 1٪

7مقياس الحرارة: 0~1000±2%

8نطاق الوقت: 0~99 ساعة دقة±1S

9.جهد إمدادات الطاقة: AC220V±10٪، 50Hz، تيار كهربائي≤10A؛

10وقت الاستقرار: من درجة حرارة الغرفة إلى 750 درجة مئوية ≤ 1 ساعة

11درجة حرارة الفرن: 750±5°C

12تحرك درجة الحرارة في الفرن: 2 درجة مئوية/10 دقيقة

13طاقة التدفئة: 800 ~ 1000W

14الطاقة القصوى: 1.5 كيلوواط

15. تشغيل التدفئة الجهد: 0 ~ 100 فولت قابل للتعديل

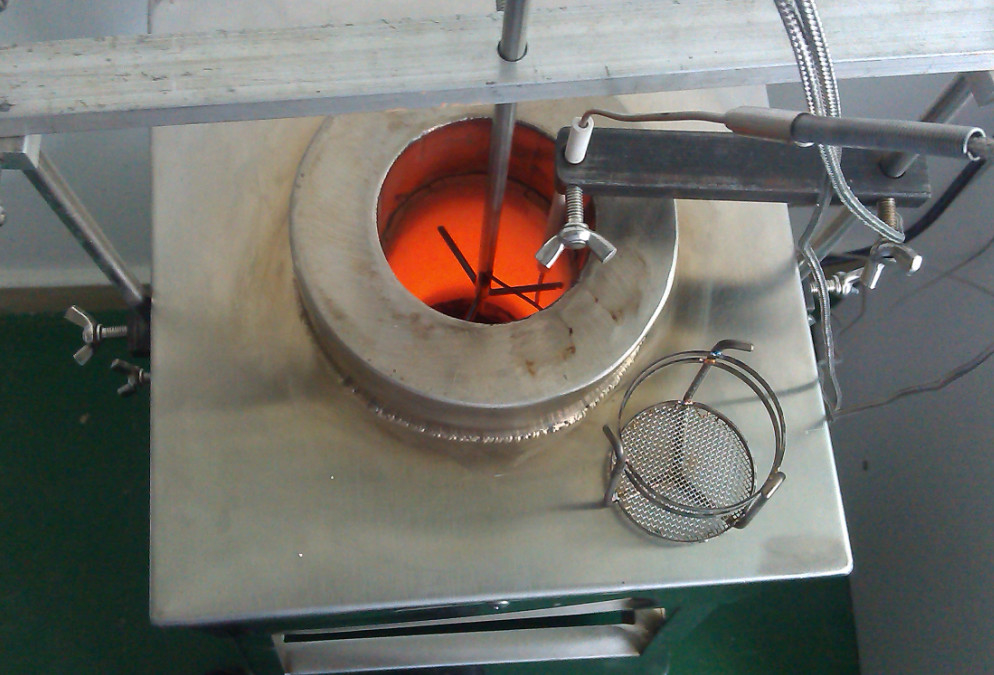

هيكل المعدات:تتكون هذه الآلة من فرن تسخين، وصندوق تحكم، كمبيوتر، ومثبت الهواء.

حجم صندوق الاحتراق: L700*W400*H850 ((ملم).

صندوق الاحتراق وصندوق التحكم مصنوع من الصلب المقاوم للصدأ SUS304 عالية الجودة، والتي هي جميلة وسخية في المظهر.الذي هو جيد مضاد للصدأ.

نظام التحكم في درجة الحرارة:

الحرارة: يتم اعتماد حرارة النخيل والكروم المدرعة من النوع K مع قطر الأسلاك 0.3 وقطر خارجية 1.5 * 300 ¢ ، والتي تلبي بالكامل الدقة من الدرجة الأولى المطلوبة من GB / T5464.

اكتساب درجة الحرارة: EVOC 16 بت AD ، بطاقة اكتساب درجة الحرارة عالية الدقة ، مع نظام الكمبيوتر لحساب ومعالجة إشارة الاستحواذ ، والتحكم دقيق للغاية.

شروط الاستخدام:الأرض مسطحة ومتنفسة بشكل جيد، ولا تحتوي على غازات وغبار قابلة للاشتعال والانفجار والآكل. لا توجد مصادر للإشعاع الكهرومغناطيسي القوي في المنطقة المجاورة.اترك مساحة صيانة مناسبة حول المعدات.

درجة الحرارة: 25°C~35°C.

نطاق تقلبات الجهد المسموح به: 220V ± 10٪.

نطاق تقلبات التردد المسموح به: 50 هرتز ± 1٪.

يطلب من المستخدم تكوين المعدات بمفتاح لتسرب الهواء في موقع التثبيت ، ويجب أن يكون هذا المفتاح مستقلًا ومخصصًا لاستخدام المعدات.

حجم فرن الاختبارL550 × W550 × H2100 (ملم)

حجم مربع التحكم:L700 × W600 × H1200 (ملم) ، يتم التحكم في مربع التحكم بواسطة الكمبيوتر.

يتم تصنيع الفرن التجريبي من الفولاذ المقاوم للصدأ عالية الجودة (t = 1.2mm) ، والتي هي جميلة وسخية في المظهر.

الأجزاء الداخلية مصنوعة من الفولاذ المقاوم للصدأ SUS304 ، والذي لديه مقاومة جيدة للصدأ.

نظام التحكم في درجة الحرارة: نظام تحكم ذكي في درجة الحرارة بواسطة الحاسوب.

الحرارة: حرارة محمية بالنيكل والكروم بقطر φ1.5mm ودقة II.

4. (ب)مؤشرات الأداء

1مصدر الطاقة: AC220V±10٪، 50Hz، التيار ≤10A.

2طاقة التدفئة: 1500 واط

3نطاق درجة الحرارة: (-200~1300) °C

4نطاق التحكم في درجة الحرارة: (300~750) درجة مئوية

5دقة قياس درجة الحرارة: ± 1°C.

6دقة التحكم في درجة الحرارة: ± 3 درجة مئوية.

7درجة حرارة التوازن الأولية في الفرن: (750 ± 5) درجة مئوية، وانحراف درجة الحرارة في غضون 10 دقائق≤ 2 درجة مئوية؛

8درجة حرارة ثابتة في الفرن: من درجة حرارة الغرفة إلى 750 درجة مئوية ≤ ساعة واحدة

9حجم أنبوب فرن التدفئة: القطر الداخلي (75±1) ملم، الارتفاع (150±1) ملم.

10العينة أسطوانية: قطر 45 ملم، ارتفاع (50 ± 3) ملم.

11مساحة الطابق: 1 متر مربع

12مسبار درجة الحرارة: القطر الخارجي هو 1.5mm، والقطر الأسلاك هو 0.3mm.

13تنظيم الطاقة: 0 ~ 1200 فولت قابلة للتعديل

14تعديل الحالة: قبل الاختبار يجب تعديل العينة في فرن تجفيف مُهبّر بدرجة حرارة (60±5) درجة مئوية لمدة (20~24) ساعة.ومن ثم يتم تبريد العينة إلى درجة حرارة الغرفة في صحن التجفيفيجب أن تزن كتلة كل مجموعة من العينات بدقة 0.01 غرام قبل الاختبار.

15نقطة اختبار المسبار: غرفة الاختبار، مركز القطعة الاختبارية، سطح القطعة الاختبارية، جدار الفرن

أداة

يحتوي الجهاز بأكمله على علبة تبلغ 19 بوصة ويتضمن جهاز تحكم درجة الحرارة ، إنذار ارتفاع درجة الحرارة ، وجهاز تحكم الطاقة.يحافظ جهاز التحكم في الطاقة على درجة الحرارة تحت تأثير تقلبات الجهد ويعرض قوة مصدر الطاقة المقدمة في واط.
