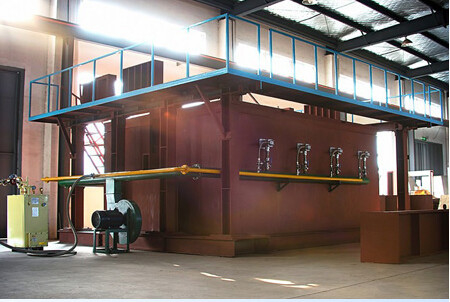

DX8364 اختبار مقاومة الحريق لمكونات البناء الفرن الرأسي والفرن الأفقي (EN13381-8)

DX8364 اختبار مقاومة الحريق لمكونات البناء الفرن الرأسي والفرن الأفقي (EN13381-8)

الفرن الأفقي:

اختبار النطاق:

1الجدران المحمولة بالخرسانة المعززة مع مساحة حريق واحدة من 3000 × 3000 (ملم) ، الجدران المحمولة بالسكك الحديدي مع طبقة واقية (طلاءات مضادة للحريق)الجدران الحاملة للحمولة من الفولاذ الخفيفو تحديد درجة حرارة نقاط مختارة مع أقسام مختلفة وعريضات مختلفة داخل الحائط.

2جهاز اختبار ذكي لمقاومة الحريق للجدار غير الحامل للحمل

The net size of the furnace is 4200×4800×1500 (mm) ، and the fire area of the specimen is 4200×4800 (mm) حجم صافي الفرن هو 4200×4800×1500 (mm) ، ومساحة حريق العينة هي 4200×4800 (mm)

Test scope: It can detect the fire resistance performance of symmetrical and asymmetrical structural samples under the same working conditions at the same time، مثل: الأبواب والنوافذ التي لا تتعرض للحريق،زجاجويمكن أيضا إجراء اختبارات مقاومة الحريق على الحوائط الضوئية الضوئية الكبيرة ومكونات الحوائط الضوئية الضوئية مثل الجدران الضوئية الضخمة.جدران الحائط الزجاجية المقاومة للنار والشواطئ الدوارة المقاومة للنارويمكن اختبار عدة عينات مختلفة أو مماثلة في نفس الوقت.

3جهاز اختبار ذكي لمقاومة النار من عمود تحمل الحمل

The net size of the furnace is 3000×3000×4700 (mm), and the fire height of the specimen is 3000~4600mm (the total height of the column is 3600~5200mm).The maximum cross-sectional size of the specimen is 800 mm × 800 mm or Φ800 mm الحد الأقصى للقطع العرضي هو 800 ملم × 800 ملم أو Φ800 ملم.

الحمل المحوري الإجمالي هو 15000kN، والحملين المتحركين العلوي والسفلي هما 1000kN كل.

اختبار النطاق:

1ارتفاع العمود هو 3600 ~ 5300mm ، ارتفاع النار هو 3000 ~ 4700mm ،و اختبار مقاومة الحريق لمختلف الأشكال و الأحجام الشعرية للأسطوانات الخرسانية المقاومة للنار التي تحمل أحمال مركبة واحدة و متعددة.

2ارتفاع العمود هو 3600 ~ 5300mm ، ارتفاع النار هو 3000 ~ 4700mm ،and the fire resistance test of the steel structure column with a protective layer (fireproof coating) is subjected to various cross-sectional shapes and sizes of single and multiple composite loads ويتم اختبار مقاومة الحريق في عمود الهيكل الفولاذي مع طبقة واقية (طلاء مضاد للحريق).

3تحديد درجة حرارة نقاط قياس مختارة مع أقسام مختلفة وعمق مختلف داخل العمود.

4اختبار مقاومة الحريق لأغراض أخرى (مثل خزائن) التي تحترق من جميع الجوانب.

جهاز اختبار ذكي لأداء مقاومة الحريق لجهاز الضغط.

نطاق التطبيق:إنه مناسب للمكونات تحمل الحمل وغير تحمل الحمل مثل الجدران والعوارض والعمدات والطابق والسقف والسقف ، ويمكن استخدام غيرها من الهياكل أو الإكسسوارات أو الهياكل كمراجع.This testing machine is suitable for the test of all components of GB/T9978 هذا الجهاز يختبر جميع مكونات جي بي/تي 9978.1~9 و ISO 834-1~9 المعايير.

يوافق مع المعايير:GB/T9978.1-2008، GB/T9978.2-2008، GB/T9978.3-2008 "أساليب اختبار مقاومة الحريق لمكونات المباني الجزء الأول: المتطلبات العامة"، ISO 834-1:1999 "اختبار مقاومة الحريق لمكونات المباني الجزء الأول:متطلبات عامة

المعايير الرئيسية:

المختبر: 4.5M ((length) x 4.5M ((width) x 3.5M ((height), the indoor use of high temperature insulation materials.

جهاز تحميل: يتم اعتماد تحميل ميكانيكي لتحريك الرافعة الجوية في المبنى. يمكن محاكاة تحميل متجانس أو مركزي أو محوري أو غريب.

الإطار الداعم: متصل بـ wedge bracket على الإطار بواسطة أربعة أدوات.

العدسات الحرارية: بما في ذلك العدسات الحرارية في الفرن ، وعدلات الحرارة الخلفية ، وعدلات الحرارة المتنقلة ، وعدلات الحرارة الداخلية ، وعدلات الحرارة الحرارية المتاحة في المناطق المختلفة.

مسبار قياس ضغط الفرن: مسبار قياس T-shaped، دقة قياس ± 2Pa

مسبار قياس فجوة العينة: 6mm diameter ± 0.1mm diameter ± 0.2mm diameter

نظام الاحتراق: نظام توزيع الغاز (خلال 10 أمتار) ، قاذف اللهب (ليس أقل من 20) و صمامات تنظيم

مصدر غاز الاحتراق: بروبان مع نقاء أكثر من 95%، غاز سائل (مقدم من قبل المستخدم)

تدفق الغاز: 0 إلى 100 لتر/دقيقة

تدفق الهواء: 0 إلى 50 متر3/دقيقة

سعة خزان الغاز: ≥ 50 كجم × 6

نظام التحكم في درجة حرارة الفرن: the maximum sampling point is 10 points

نظام التهوية و ضامن التحكم ، الخ

مقياس نطاق الحرارة المشعة على سطح النار الخلفية للعينات: 0 ~ 10W / cm2

يتم تحقيق التحكم في درجة الحرارة والضغط في الفرن عن طريق توصيل RS485 من الكمبيوتر بنظام التحكم.and the DC output voltage of the combustion test sensors such as thermocouples and pressure sensors is converted into digital form ويتم تحويل الجهد الخارجي المتردد من أجهزة استشعار اختبار الاحتراق مثل ثيرموكوبلز وأجهزة استشعار الضغط إلى شكل رقميويمكن بعد ذلك أن يتم نقله إلى نظام الكمبيوتر للتعرض والتخزين.

ملاحظة:يجب أن يتم تحقيق جهاز اختبار مقاومة الحريق لمكونات البناء وفقًا للمنتجات التي تحتاج إلى اختبارها من قبل العملاء ، لتجنب التكاليف غير الضرورية.معهد تينجين للبحوث النارية لوزارة الأمن العام لديه 5 أدوات اختبار مقاومة الحريق لمختلف مكونات المباني، وهي جهاز الاختبار الذكي لمقاومة النار من لوحة الحزمة الحاملة،the net size of the furnace is 3000×3000×1500 (ملم) الحجم الصافي للموقد هو 3000 × 3000 × 1500، the fire area of the specimen is 3000×3000 (mm) ، and the total loading capacity is 2000kN ، فإن مساحة حريق العينة هي 3000×3000 (ملم) ، و القدرة الإجمالية على الحمل هي 2000kN

"الفرن الرأسي":

نطاق التطبيق: هو مناسب لمكونات البناء الأفقية مثل الجدران والعوارض والعمدات والصفائح الأرضية والسقف لتحديد خصائص مقاومة الحريق الخاصة بهم تحت ظروف الحريق القياسية.

الوفاء بالمعايير:GB/T9978.1-2008, :ISO834-11999، GB/T9978.5-2008، ISO834-5:200، GB/T9978.6-2008، ISO834-6: 00 ومتطلبات الاختبار الأخرى.

خصائص الأداء:the use of high-precision multi-bit acquisition card, collection of temperature, pressure, flow and other aspects of the data, through microcomputer analysis، جمع درجة الحرارة والضغط والتدفق وغيرها من جوانب البيانات، من خلال تحليل الكمبيوتر المجهري،معالجة ومراقبة لإنتاج إعادة إنتاج في الوقت الحقيقي للمعلومات الحقيقية عن الاحتراقو من خلال تحليل الكمبيوتر المجهري لتحديد خصائص احتراقها ، تستخدم الآلة بأكملها أجهزة عالية الجودة ، لضمان أن النظام يعمل بجودة عالية وسرعة عالية ،مع المتقدمة.

المعلمات التقنية:

1تركيب الأداة: فرن الاختبار الشديد، نظام قياس تدفق الغاز، نظام قياس درجة الحرارة ونظام قياس الضغط والتحكم.

2فرن اختبار مقاوم: هو فرن اختبار عمودي بحجم داخلي قدره 4.5 متر (طول) × 3.5 متر (عمق) × 1.25 متر (ارتفاع).

3هيكل الفرن: يتم اعتماد إطار هيكل فولاذي ، ويتم بناء جدار الفرن مع طوب مقاوم في منتصف إطار هيكل فولاذي.و الجانب الداخلي من جدار الفرن مصنوع من مواد عزل حرارية عالية درجة الحرارةThe outer side is wrapped with color steel, the thickness of the furnace lining material is 65mm, والذي يحتوي على عدة أجزاء من الفولاذ.and the temperature test temperature in the furnace is up to 1250 °C ودرجة الحرارة في الفرن تصل إلى 1250 °C.

4نظام قياس درجة الحرارة

1ثيرموكوبل في الفرن: يستخدم الفرن نوع K من ثيرموكوبل النيكل-الكروم-النيكل-الكروم مع قطر سلكي 2.0 ملم وفقًا لـ GB/T 16839.1، the outer cover is heat-resistant stainless steel pipe sleeve ، and the middle is filled with heat-resistant materials ، and the length of the hot end protruding sleeve is not less than 25mm ، ويتم تحديد طول الغطاء الخارجي من الأنبوب المقاوم للحرارة من الفولاذ المقاوم للصدأ ، ويتم تحديد طول الغطاء الخارجي من الأنبوب المقاوم للحرارة ، ويتم تحديد طول الغطاء الخارجي من الأنبوب المقاوم للحرارة من الفولاذ المقاوم للصدأ ، ويتم تحديد طول الغطاء الخارجي من الأنبوب المقاوم للحرارة من الفولاذ المقاوم للصدأ ، ويتم تحديد طول الغطاء الخارجي من الفولاذ المقاوم للحرارة ، ويتم تحديد طول طول الغطاء الخارجي من الفولاذ.a total of 5 pieces عدد من القطع، و دقة درجة الحرارة هي < ± 15 درجة مئوية.

2. Temperature measurement of the back fire surface: using a thermocouple with a diameter of 0.5MM, welding at a thickness of 0.2MM and a diameter of 12MM. قياس درجة الحرارة لسطح النار الخلفي: باستخدام ثيروكوبل مع قطر 0.5MM، والتلحم عند سمك 0.2MM وقطر 12MM

على ورقة النحاس المستديرة، يتم تغطية الحامل الحراري الكبير من النيكل-الكروم-النيكل-السيليكون وفقًا لـ GB/T16839.1 مع غسيل الأسبستوس بطول 30MM وعرض وسمك 2.0MM.مجموع 20

3. متوسط قياس درجة الحرارة: 8 thermocouples, suitable for GB/T7633-2008 and GB/T17428-2009

4الحد الأقصى لقياس درجة الحرارة: الحرارة هو قياس 20 باب مزدوج مع fascia that can cover up to the maximum door width of 1200mm.

5ثرموكوبل متنقل: يتم قياسه بواسطة ثرمومتر تحت الحمراء

6هناك أربعة ثرموكوبلز، والتي هي مناسبة لقياس درجة الحرارة الداخلية للأنابيب التهوية.

7قياس درجة الحرارة المحيطة: يتم استخدام العبوة الحرارية ذات قطر 3.0MM ، ويتم اعتماد العبوة الحرارية الكبيرة من النخيل-الكروم-النخيل-السيليكون K-type التي تتوافق مع GB / T16839.1.

8قياس ضغط الفرن: مسبار قياس T-shaped، دقة قياس ± 2pa. three

9. نظام التحميل: Adopt pressure sensor to measure

10آلة قياس التشوه: electronic deformation measurement device is adopted

11مسبار الفجوة: مصنوع وفقًا لمعيار GB/T9978.1

12الوقود: هناك 8 من الوقود عالية السرعة المدمجة في جدران الفرن على جانبي ، ستة على كل جانب. يوفر الحرارة اللازمة لتحفيز في الفرن.

13الصمام: هناك ثلاثة ثقوب تصريف الدخان على جدار الفرن وراء جدار الفرن ، والتي متصلة بالدخان في الخلف لتفريغ غاز الدخان في جسم الفرن.ضغط التحكم.

14فتحة المراقبة: هناك فتحتين للمراقبة على الحائط الجانبي لجسم الفرن ، والتي تستخدم لمراقبة سطح النار واللهب من العينة خلال الاختبار.

15. Loading device: using a trolley, 3.5M high, 3.0M wide, composed of a car body and a test piece platform. تم تصميم جسم السيارة مع أربع عجلات أرضية، والتي يمكن أن تتحرك على السكة الحديد،و منصة الاختبارخلال الاختبار، يتم رفع منصة قطعة الاختبار مع قطعة الاختبار إلى جسم السيارة مع رافعة كهربائية.ثم يتم دفع العربة إلى موقف الاختبار وتثبيتو بعد ذلك يبدأ الاختبار

16جزء التحكم الكهربائي: يتم اعتماد برنامج تكوين MCGS وبرنامج PLC من الكمبيوتر الصناعي المتكامل.

بما في ذلك: واجهة التحكم الرئيسية، واجهة منحنى درجة حرارة الفرن، واجهة درجة حرارة العينة، واجهة السجلات التاريخية، واجهة تحديد المعلمات.
