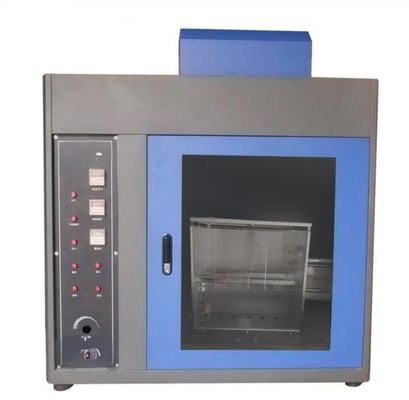

DX8379 آلات اختبار الاحتراق الرأسي والأفقي للبلاستيك ومكوناته

تستخدم بشكل رئيسي لتحديد الأداء غير القابل للاشتعال من البلاستيك أو الأفلام تحت احتراق مباشر من مصدر حريق محدد لتحديد تصنيف مقاومة الحريق.

متوافق مع المعايير:

تلبي متطلبات معايير الاختبار UL94 و GB/T2408. GBT5169.1

غرفة الاحتراق:

جسد الصندوق أكبر من متر مكعب 1 ويتم معالجته وتشكيله باستخدام أدوات آلة CNC. شكل القوس الدائري جميل وسخي.الجودة العالية SUS304 المواد المقاومة للصدأ / طلاء الخبز لديه خصائص الجمال، منع الصدأ، ومنع التآكل.

يتم تجهيز الجزء العلوي من الصندوق بنظام تهوية ومصدر دخان يمكن أن يفرج عن غازات العادم إلى الخارج بعد الانتهاء من الاختبار.كان النظام في حالة توقف.

هناك نافذة مراقبة من الزجاج المقاوم على الجزء الأمامي من الصندوق يمكن أن تكون مغلقة أثناء عملية الاختبار ، مما يجعل من السهل مراقبة حالة الاختبار.

مصباح الاحتراق:

مصباح النفخ المصنوع من شركتنا يفي بالكامل بمتطلبات ASTM D 5025-99.

الطاقة القياسية: 500 واط قابلة للتعديل، مناسبة للاشتعال الرأسي والأفقي.

قطر الفوهة هو 9.5 ± 0.03mm ، وطول ضوء الفوهة هو 160 ± 0.05mm ، وارتفاع الفوهة من مدخل الهواء هو 100 ± 10mm

زاوية الرش: قابلة للتعديل أفقياً عند 90 درجة و عمودياً عند 45 درجة ، تستنشق بشكل طبيعي ، مع اللهب الداخلي من 12-40 مم و اللهب الخارجي من 20-125 مم ، قابلة للتعديل.

فوهة البخار: Ф 0.9 ± 0.03mm،

ارتفاع اللهب: 20 ± 20.

نظام قياس الحرارة:

أجهزة استشعار حرارية (أنابيب النحاس والثرمو زوج) - يجب أن تكون هيكل القناة من النحاس الكهربائي ذات التوصيل العالي للغاية. الطول 19.14 ± 0.02mm

عقدة حرارية من النوع K بقطر الأسلاك 0.5 ملم.

يتم مطابقة مقياس التحكم الذكي في درجة الحرارة PID مع ثيرموبول النوع K. يمكن زيادة قراءته بنسبة 1000 درجة مئوية.

نظام الاختبار بأكمله متحرك، ويتم وضعه في صندوق الاختبار لقياس درجة الحرارة.

مجهزة بالساعة الالكترونية: دقة 0.1S (للاستعادة أثناء معايرة درجة الحرارة)

الأجهزة الرئيسية:

دعامة الاختبار: مصنوعة من الفولاذ المقاوم للصدأ ، مقسمة إلى دعامة أفقية ودعم عمودي.العضو الرأسي متوازي مع المستوى الذي توجد فيه مصباح الرذاذ ومستوى نافذة المراقبةمما يسهل المراقبة والعمل.

إطار الحاجز: إضافة الحاجز، وتثبيت مصباح الرذاذ على الحاجز حسب الحاجة، وجعل من السهل التحرك مع العودة بدقة إلى الموقف المحدد.

مجهزة بمجموعة من الحكام التي يمكنها قياس اللهب الداخلي والخارجي أثناء الاحتراق الأفقي والعمودي.

تجهيز حاكم من الفولاذ المقاوم للصدأ بدقة 500 ملم إلى 1 ملم لأغراض الاختبار.

مواصفات العينات القياسية: طول 125 ملم، عرض 13 ملم، 3 < سمك < 13 ملم (أو وفقًا لمعايير الاختبار)

نظام تشغيل:

يستخدم نظام التحكم في الإرسال علامات تجارية محلية / أجنبية معروفة لجميع المكونات ، مما يضمن الجودة مع ضمان دقة الاختبار بشكل أفضل.

توقيت الحرق: عندما يصل فوهة الحرق إلى الموقف المحدد ، يتم تسجيل وقت الرش تلقائيًا (وفقًا للوائح ، مثل الحرق لمدة 15 ثانية).يلاحظ المختبر الوقت المحدد ويتحرك تلقائيًا الفوهة بعيدا عندما يصل وقت الرش.

توقيت الاحتراق: عندما يصل توقيت الاحتراق المذكور أعلاه ، يتم احتساب هذا الموقيت تلقائيًا. إذا كان في غضون وقت محدد (مثل إيقاف إمدادات النار لمدة 15 ثانية) ، خلال هذه العملية ،إذا انطفأت شعلة العينة المحروقة، يتم إجراء احتراق ثاني ويتم تكرار عملية الاحتراق الأولى.

مؤقت الاحتراق: إذا لم يغلق في الوقت المحدد في الخطوة السابقة، ابدأ مؤقت احتراق آخر. إذا أغلق في الوقت المحدد من الاحتراق المتأخر،كرر اختبار الاحتراق الأولإذا لم يخرج خلال الوقت المحدد ، يتم الحكم على الاختبار مباشرة على أنه فشل.

نطاق تدفق الغاز: 10 إلى 1000 مل/دقيقة.

طريقة الإشعال: الإشعال الإلكتروني عالية الجهد.

يتم وضع هذا الجهاز في بيئة غير مُهبلة للاختبار.

كيفية فهم UL94HB و UL94-V0 و UL94-V1 و UL94-V2

يرتفع تصنيف مضاعفات اللهب من البلاستيك تدريجيا من HB ، V-2 ، V-1 إلى V-0:

UL94V0، V1، V2 هي درجات مختلفة من مضادات اللهب، ومستوياتها مختلفة. طرق الاختبار لمقاومة اللهب مختلفة أيضا،ومعايير الاختبار والحكم مختلفة أيضاً

طريقة الاختبار لـ V0 هي إمالة جسم الاختبار بـ 45 درجة، وإشعاله بمصباح الكحول، وإزالة مصدر الإشعال وإيقاف تشغيله خلال 10 ثوان

أساليب الاختبار لـ V1 و V2 هي نفسها مثل V0 ، ولكن الفرق هو أنه بعد الانتقال إلى المصدر المفتوح ، فإن وقت الإيقاف أطول من V0 ،

وهذا يعني أن V0 لديها أفضل معطلة للنار، V1 يحتل المرتبة الثانية، V3 يحتل المرتبة الثالثة، و V4 لديها نفس معطلة للنار مثل معطلة غير النار

HB: أدنى تصنيف لمتخلف للنار في معيار UL94. يتطلب معدل احتراق أقل من 40 ملليمتر في الدقيقة للعينات التي يبلغ سمكها من 3 إلى 13 ملليمتر.العينات التي يقل سمكها عن 3 ملم لديها معدل احتراق أقل من 70 ملم في الدقيقةأو اغلق قبل علامة 100 ملم.

V-2: بعد إجراء اختبارين للاحراق لمدة 10 ثوان على العينة ، يتم إخماد اللهب في غضون 30 ثانية. يمكن أن يشعل القطن تحت 30 سم.

V-1: بعد إجراء اختبارين للاحراق لمدة 10 ثوانٍ على العينة، يطفئ اللهب في غضون 30 ثانية. لا يمكن إشعال القطن تحت 30 سم.

V-0: بعد اختبارين للاشتعال لمدة 10 ثوان على العينة ، يتم إخماد اللهب في غضون 10 ثوان. لا ينبغي أن تسقط أي مواد قابلة للاشتعال.

تتوافق مع المعايير: تلبية متطلبات اختبار GB/T2408-2008 و GB13488 و ISO1210 و UL94 V-0 V-1 V-2 و ASTM D635 و D4804 و 3801 و IEC707 و IEC 60695-11-10:1999
