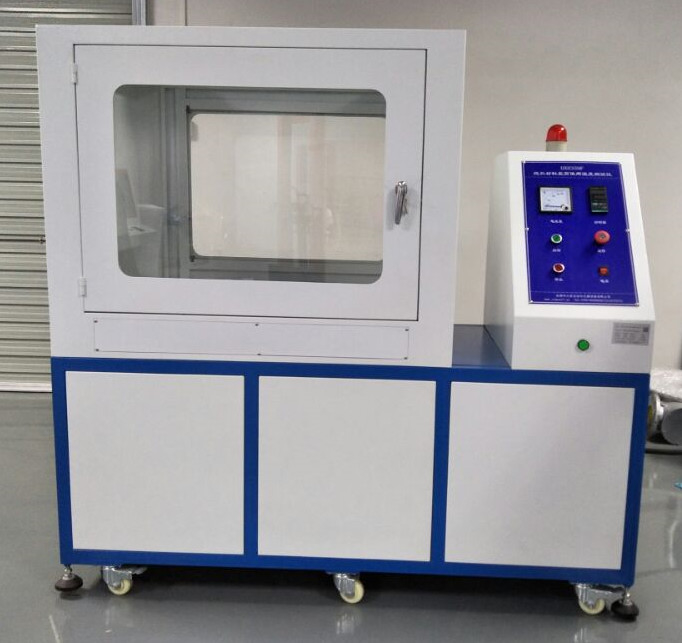

DX8359F اختبار الحرارة القصوى لمواد العزل الحراري

DX8359F اختبار الحرارة القصوى لمواد العزل الحراري

1نطاق التطبيق:وهي مناسبة لتقييم درجة حرارة الاستخدام القصوى لمنتجات العزل مثل مواد العزل المملوءة بشكل فضفاض ، والحزام ، والبطانيات ، والكتل ،ألواح وأقراص أنابيب العزل المعدة مسبقاً.

2. تتماشى مع المعيار:وفقًا لـ GB/T17430-1998 "طريقة تقييم درجة الحرارة القصوى للمواد العازلة الحرارية" ، فإن المعايير ذات الصلة ليست معادلة:ASTM C411-82 "طريقة الاختبار لأداء السطح الساخن للمواد العازلة الحرارية عالية درجة الحرارة" ASTM C447-85 "عدم معادلة المعايير ذات الصلة للمواد العازلة الحرارية": ASTM C411-82 "منهج الاختبار لأداء السطح الساخن لمواد العزل الحراري عالية درجة الحرارة"، ASTM C447-85 "منهج التقييم لأقصى درجة حرارة استخدام للمواد العازلة الحرارية"،و ISO 8142:1990 المرفق طريقة اختبار لتحديد الحرارة القصوى للخدمة في قذائف أنابيب الصوف المعدني المجهزة مسبقاً.

3خصائص المنتج:تستخدم أدوات الآلات CNC لمعالجة وتشكيل ، وشكل القوس جميل وسخي. لديها خصائص الجمال ومكافحة الصدأ ومكافحة التآكل.الأجزاء الأخرى مصنوعة من الفولاذ 45 # مع طبقة سطحية مكثفة / SUS304 الفولاذ المقاوم للصدأ.

4المعلمات التقنية الرئيسية:

4.1لوحة التدفئة:مصنوعة من الفولاذ المقاوم للصدأ SUS304 ، منطقة الاختبار 900 * 450mm ، محاطة بطبقة حماية ، عرضها 80mm. على السطح السفلي للصفيحة التدفئة ،لا يقل عن خمسة أزواج حرارية تحدد درجة حرارة سطحها، أربعة منها مثبتة على قطب عرض منطقة التدفئة لللوحة التدفئة وتبعد 150 ملم عن كل زاوية ، ويتم وضع ثرمو زوج الخامس في وسط لوحة التدفئة.يجب ألا تكون درجة الحرارة المقاسة في أي نقطة أقل من درجة الحرارة المطلوبة والفرق هو + 5٪ أو + 15 درجة مئوية (أيهما أصغر).

4.2أنبوب التدفئة:(الرجاء الاتصال 13450023619 للتفاصيل) وهي مصنوعة من الفولاذ المقاوم للصدأ SUS304، مع طول 2M والقطر الاسمي من 88mm، 108mm و 133mm.يسمح باختبار قشور الأنابيب المعزولة الجاهزة بشكل فردييجب أن تكون نهاية أنبوب التدفئة مزودة بمنطقة حماية بطول لا يقل عن 75 ملم ومدفئ مساعد لمنع فقدان الحرارة المفرط في نهاية العينة.يتم تثبيت ثيرموبول كل 0.3m لتحديد درجة حرارة سطح أنبوب التدفئة. يتم ترتيب المزدوج الحراري في دوامة حول أنبوب التدفئة على فترات 90 درجة.يجب ألا تكون درجة الحرارة المقاسة في أي نقطة أقل من درجة الحرارة المطلوبة والفرق هو + 5٪ أو + 15 درجة مئوية (أيهما أصغر).

4.3نظام قياس درجة الحرارةقطر سلك الحرارة هو 5.0mm،

درجة حرارة القياس: 0-1250 درجة مئوية؛ يتم قياس درجة الحرارة بواسطة وحدة PLC +.

4.4جزء التحكم: يتم استخدام وحدة PLC ، ويتحكم الكمبيوتر الصغير في عرض منحنى درجة حرارة السطح الساخن في الوقت الحقيقي ويخرج التقرير.

4.5سرعة التسخين: 5 درجة مئوية/دقيقة أو 3 درجات مئوية/دقيقة يمكن تعيينها.

4.6- جمع درجة الحرارة: كل دقيقتين، وعرض مع منحنى.

4.7وقت استجابة العامل الحراري: <0.5 ثانية

4.8خطأ درجة الحرارة: ± 0.5 درجة مئوية

4.9خطأ توقيت: 1s/h

4.10جهاز كمبيوتر: مجموعة واحدة من أجهزة الكمبيوتر (تلبي على الأقل المتطلبات التالية: أجهزة الكمبيوتر ذات العلامة التجارية الأولى ؛ وحدة المعالجة المركزية: جيل INTEL I5-III أو أعلى ؛ ذاكرة: 4G أو أعلى ؛ قرص صلب: 500G أو أكثر ؛ مع منفذ متسلسل:تشغيل جهاز التحكمالشاشة: شاشة LCD LED فوق 20 بوصة ، دقة فوق 1600 * 900 ؛ نظام Windows XP. ), طابعة. مجموعة من برامج الاختبار.

4.11مجهزة بمقياسات مسطحة ومتطابقة

4.12مجهزة بحاويات عينة
