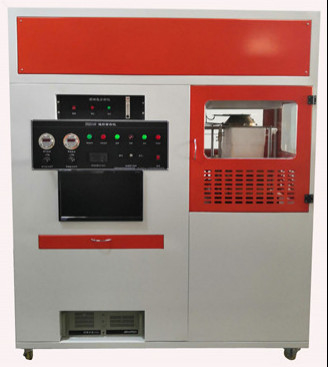

DX8348A مقياس حرارة المخروط، ISO5660-1 2002

DX8348Aجمقياس حرارة واحد

1معايير المعدات:

أنها تتوافق مع طرق الاختبار المحددة في GB/T16172-2007 "طريقة الاختبار لمعدل إطلاق الحرارة لمواد البناء" و ISO5660-1:2002 "طريقة الاختبار لمعدل إطلاق الحرارة لمواد البناء".

2. Tنطاق الاستخدام:

استهلاك الأكسجين المحسوب على تركيز الأكسجين في تدفق غازات منتج الاحتراق ومعدل إطلاق حرارة منتج الاحتراق أثناء الاحتراق.معدل إطلاق الحرارة للمادة هو أيضًا المعلم الأكثر أهمية في أداء الاحتراق للمادة، ومعدل إطلاق الحرارة في عملية احتراق المادة مهم للغاية للتنبؤ بخطر الحريق والمعالجة الوقائية لضبط اللهب.

3ظروف العمل:

1درجة حرارة بيئة العمل: 0°C-50°C

2رطوبة بيئة العمل: < 80%

3إمدادات الطاقة: 380 فولت ± 50٪، 50 هرتز ± 2٪

4.معايير الأداء الرئيسية:

1مخروط الإشعاع: قوة التدفئة: 5Kv، كثافة الإشعاع: 100Kw / m2، مجهزة بثلاثة ثيرموبول لقياس درجة الحرارة.

2نظام العادم: يتكون من مروحة الطرد المركزي، غطاء الدخان، مدخول الهواء وأنابيب العادم من المروحة ومقياس تدفق لوحة فتحة

الحد الأقصى لقبو العينة هو 100 ملم * 100 ملم * 50 ملم.

3حجم العادم: 0.012m3/s~0.035m3/s (يمكن ضبطه)

4. دقة قيمة التوقيت: خطأ 1s<1s/n

5محلل الأكسجين: نطاق القياس: 0-25%

6مجهزة بمضخة العينات ومرشح الدخان.

7. يتبنى تدفق الغاز مُسيطر تدفق عالي الجودة المستورد

8.جهد الإشعال: 220 فولت، كهرباء مزدوجة، لضمان سلامة الاختبار.

9تدفق غازات الدخان: يستخدم مروحة غازات الدخان تحكم تحويل التردد، والذي يمكنه تحقيق ضبط تلقائي لمعدل تدفق الدخان عند 0.012m3 / s ~ 0.035 m3 / s.

10نظام التحكم: يتم استخدام برنامج التحكم في الكشف وبطاقة التحكم في اكتساب ZWH4500 لتحقيق اكتساب البيانات وتجهيزها وتخزين البيانات ونتائج قياسات الإخراج التلقائي.

11يتم التحكم بالمعدات بطريقتين: يدوية وأوتوماتيكية، ويمكن التبديل إلى الوضع اليدوي للعمل.

12. المعدات مجهزة بالدورانات المتحركة، والتي هي مريحة للمستخدمين لتحريك المعدات.

13نظام العادم: يتم استخدام مروحة تحويل التردد للسيطرة على تدفق العادم ، ويتم التحكم التلقائي من خلال الكمبيوتر الصغير.مقياس تدفق فتحة متكاملة يقيس معدل تدفق غاز العادم، بحيث يكون معدل تدفق غاز العادم دقيقاً للغاية.

14جهاز الوزن: باستخدام خلية الحمل عالية الدقة، وقت استجابة سريع، دقة الوزن من 0.1g، دقة 0.01g

15مضخة الحجاب الحاجز للدخول، معدل تدفق: 33L/min، فراغ: 700 mmHg، ضغط: 2.5 بار.

16يتم تكوين رأس المرشح من مرشح الدخان المستورد من PTFE الصلب ، والداخل هو مادة مرشح PTFE 0.5um.

17يتم تكوين رأس المرشح لمرشح الرطوبة المستورد من PTFE الصلب ، ويمكن تفريغ السائل السفلي من خلال مضخة الحركة.

18مُكثف ضاغط تايكانغ المستورد، سعة تبريد 320 كيلو جيه/ساعة، استقرار نقطة الندى 0.1 درجة، تغيير ثابت لنقطة الندى 0.1 كيلو، درجة حماية IP20.

19نظام التحكم في الأدوات: نظام قياس ومراقبة الكمبيوتر باستخدام التحكم الكمبيوتر ومعالجة البيانات يتكون أساسا من البرمجيات القياسية والتحكم، والأجهزة، والكمبيوتر، الطابعة,إلخ

20برنامج التحكم في القياس: يمكن أن يعمل تحت مجموعة متنوعة من أنظمة التشغيل Windows،وتعتمد بيانات الاختبار وضع إدارة قاعدة البيانات لإكمال اكتساب البيانات ومعالجة التجربة، حفظ البيانات وإخراج نتائج القياس وحفظ جميع بيانات الاختبار تلقائيًا.

21توفير مجموعة متنوعة من واجهات طباعة التقارير، يمكن للمستخدمين تحرير التقارير في أي تنسيق حسب الحاجة، وطبعها؛

22حزمة البرمجيات تحتوي أيضا على البرمجيات الأخرى الأداة، مثل صندوق أدوات تحديد الأخطاء، برنامج معالجة دفعة، الخ؛

23يتم تكوين رأس المرشح لمرشح الرطوبة المستورد من PTFE الصلب ، ويمكن تفريغ السائل السفلي من خلال مضخة الحركة.

24مُكثف ضاغط تايكانغ المستورد، سعة تبريد 320 كيلو جيه/ساعة، استقرار نقطة الندى 0.1 درجة، تغيير ثابت لنقطة الندى 0.1 كيلو، درجة حماية IP20.

25نظام التحكم بالأدوات: نظام قياس ومراقبة الكمبيوتر باستخدام التحكم الكمبيوتر ومعالجة البيانات يتكون أساسا من البرمجيات القياسية والتحكم، والأجهزة، وأجهزة الكمبيوتر،طابعات، إلخ

26برنامج التحكم في القياسات: يمكن أن يعمل تحت مجموعة متنوعة من أنظمة تشغيل ويندوز،وتعتمد بيانات الاختبار وضع إدارة قاعدة البيانات لإكمال اكتساب البيانات ومعالجة التجربة، حفظ البيانات وإخراج نتائج القياس ، وحفظ جميع بيانات الاختبار تلقائيًا.

27توفير مجموعة متنوعة من واجهات طباعة التقارير، يمكن للمستخدمين تحرير التقارير من أي تنسيق حسب الحاجة، وطبعها؛

28حزمة البرمجيات تحتوي أيضا على البرمجيات الأخرى الأداة، مثل صندوق أدوات تحديد الأخطاء، برنامج معالجة دفعة، الخ؛

طابعة ليزر سوداء وبيضاء

29- ملحقات المعدات والبيانات التقنية

30. تشكيل آلة كاملة، 220V/16A (3000W) 5m سلك الطاقة، 24 حفرة 6 موقف مصدر مع مصدر حماية التسرب 3.

31مجموعة من المعلومات الكاملة (المواصفات، دليل الصيانة، وصف حالة التثبيت، تقرير اختبار مصنع الأداة، الخ) التي تدعم الأداة.

32الأبعاد: ارتفاع 2000mm * طول 1600mm * عرض 700mm (بالإضافة إلى مربع 1.9 * 0.9 * 2.2m)

33الوزن: 480 كجم
