آلة اختبار احتراق الأسلاك والكابلات AC220V اختبار الاحتراق

اختبار احتراق الأسلاك والكابلات معدات اختبار الحريق

1. نظرة عامة على المنتج:

هذا الجهاز عبارة عن جهاز اختبار يستخدم لتقييم قدرة الأسلاك والكابلات المثبتة رأسياً أو الكابلات الضوئية لمنع الانتشار الرأسي للهب في ظل ظروف محددة.هيكل الجهاز مصنوع من الفولاذ المقاوم للصدأ SUS304 الكامل.تتكون الماكينة بأكملها من: صندوق الاختبار ، ومصدر الهواء ، والسلم الفولاذي ، ونظام تنقية الانبعاثات ، ومصدر الإشعال ، إلخ.

2. المعيار:

IEC60332-3-10-2000

IEC60332-3-21: 2000

IEC60332-3-22: 2000

IEC60332-3-23: 2000

IEC60332-3-24: 2000

IEC60332-3-25: 2000

تكوين الجهاز:

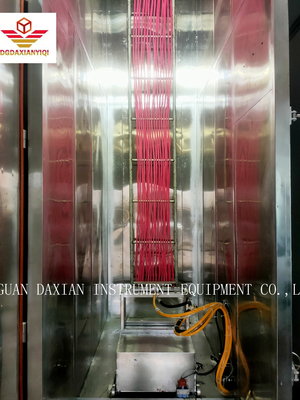

1. غرفة الاختبار:

الجهاز التجريبي عبارة عن صندوق ذاتي الدعم بعرض (1000 ± 100) ملم ، عمق (2000 ± 100) ملم ، وارتفاع (4000 من 100) ملم.يتكون الجدار الخلفي وكلا جانبي غرفة الاختبار من عازل حراري مع معامل نقل حراري يبلغ حوالي 0.7 واط ، m-2K-1 (يتكون من صفيحة من الفولاذ المقاوم للصدأ SUs304 بسمك 1.5 مم ، ومغطاة بألياف معدنية عازلة بسمك 65 مم ) ، وجدار خارجي.يستخدم الباب الفولاذ المقاوم للصدأ US304 بسمك 1.5 مم.

2. مصدر الهواء

2.1 تم تجهيز مدخل الهواء بمنفاخ هواء مع تدفق هواء قابل للتعديل ، ومعدل تدفق الهواء (5000 ± 500) لتر / دقيقة إلى غرفة الاحتراق.منفذ الهواء مجهز بجهاز قياس شدة الريح الرقمي.

2.2 بعد اكتمال الاختبار: إذا كانت العينة لا تزال تحترق لمدة ساعة واحدة بعد توقف الحريق ، يتم ضبط جهاز الإنذار واستخدام جهاز لوقف الاحتراق بواسطة القوة الجنوبية.

3.نوع سلم النحاس:

عرض سلم فولاذي عريض (500 ± 5) مم (800 ± 10) سلم فولاذي عريض مصنوع من الفولاذ المقاوم للصدأ SUS304 غرفة اختبار جهاز تنقية العادم مع مروحة عادم في الأعلى ، غاز العادم داخل الصندوق اسحب الصندوق بسرعة 6 مللي ثانية وإرساله إلى برج جمع الدخان مع جهاز قياس شدة الريح الرقمي.

4. جهاز تنقية الانبعاثات:

4.1 الجزء العلوي من صندوق الاختبار مجهز بمروحة عادم ، ويتم ضخ غاز العادم من النوع الصندوقي خارج الصندوق بسرعة 6 م / ث.يتم إرسال برج جمع الدخان ، وفتحة العادم مزودة بمقياس شدة رقمي.

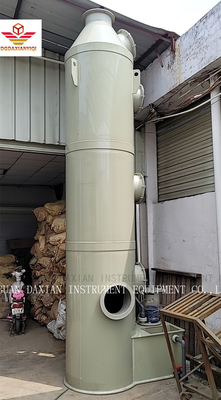

4.2 جمع الدخان وغسل أجهزة الغبار والغبار (انظر برج امتصاص الغاز بالرذاذ DX-349A): مواد بلاستيكية مقاومة للأحماض والقلويات ، قطر 800 مم ، ارتفاع 4000 مم

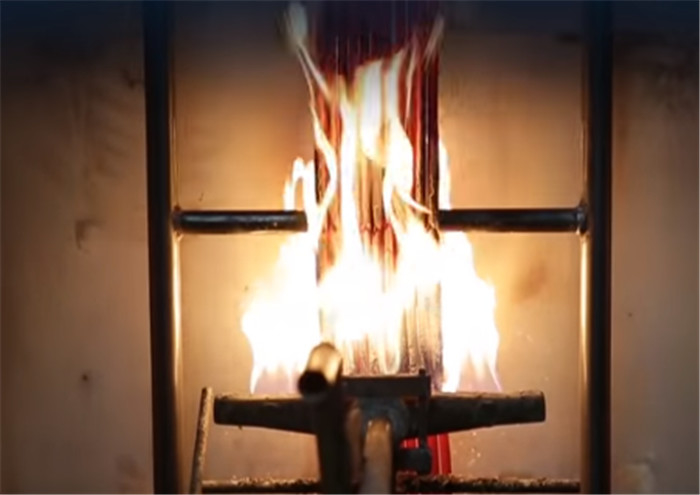

5. مصدر الاشتعال

5.1 النوع: يجب أن يشتمل مصدر الإشعال على موقد غاز البروبان من النوع النطاقي أو اثنين وأجهزة قياس التدفق وخلاطات الفنتوري المصاحبة لها.يجب أن يكون سطح جهاز إطفاء الحريق 242 صفيحة معدنية مسطحة بقطر 1.32 مم.تبلغ المسافة المركزية لهذه الثقوب 3.2 مم وهي متداخلة في ثلاثة صفوف مع 81 و 80 و 81 صفًا على التوالي.الحجم في حدود 257 × 4.5 مم.بالإضافة إلى ذلك ، يتم فتح صف من الثقوب الصغيرة على جانبي لوح النار.يمكن أن تحافظ فتحات التوجيه هذه على الاحتراق المستقر للهب وفقًا لمتطلبات الشعلة GB / T 18380.31-2008.

5.2 كل شعلة مجهزة بمقياس دوار أو مقياس تدفق الكتلة الذي يمكنه التحكم بدقة في تدفق البروبان والهواء.مقياس تدفق البروبان: فئة 3-30umin2.5 ، مقياس تدفق الهواء: 10-100umin 2.5 فئة 53 موضع مصدر تجريبي ضع أفقيًا ، (75 ± 5) مم من السطح الأمامي لعينة الكبل ، (600 ± 5) مم من الجزء السفلي من الغرفة ، ومحور سلم النحاس متماثل.يجب أن تتمركز نقطة إطلاق الشعلة بين قطعتين من السلم و 500 مم على الأقل من الطرف السفلي للعينة.

المعايير الفنية
