آلة اختبار معدل إطلاق الحرارة والكابلات والأسلاك المجمعة IEC60332-3-10

حزمة الأسلاك والكابلات الاحتراق وآلة اختبار معدل إطلاق الحرارة IEC60332-3-10

1 ، نظرة عامة على المنتج:

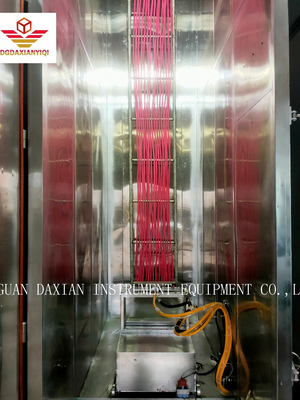

هذا الجهاز عبارة عن جهاز اختبار يستخدم لتقييم قدرة الأسلاك والكابلات المجمعة المثبتة رأسياً أو الكابلات الضوئية لقمع الانتشار الرأسي للهب في ظل ظروف محددة.هيكل المعدات مصنوع من الفولاذ المقاوم للصدأ SUS304.تتكون الماكينة بأكملها من: صندوق الاختبار ، ومصدر الهواء ، والسلم الفولاذي ، ونظام تنقية الانبعاثات ، ومصدر الإشعال ، إلخ.

2 ، المعايير:

IEC 60332-3-10: 2000:اختبار على الكابلات الكهربائية في ظروف الحريق - الجزء 3-10:اختبار لانتشار اللهب العمودي للأسلاك أو الكابلات المجمعة رأسياً - جهاز ；

IEC60332-3-21: 2000:الاختبارات على الكابلات الكهربائية في ظروف الحريق - الجزء 3-21: اختبار انتشار اللهب العمودي للأسلاك أو الكابلات المتراكمة الرأسية - الفئة AF / R.

3. المعلمات التقنية:

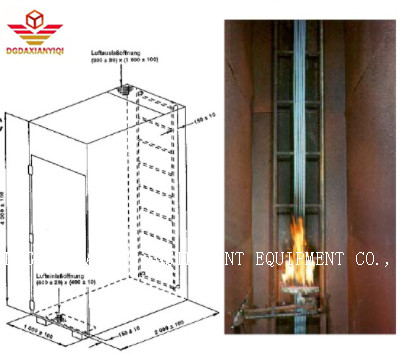

1. البعد الداخلي لصندوق الاحتراق (العرض × العمق × الارتفاع): 1000 مم × 2000 مم × 4000 مم
2. حجم صندوق التحكم: 900 (عرض) * 700 (د) * 1600 (ارتفاع)
3. حجم السلم الفولاذي (العرض × الارتفاع): 500 مم × 35 00 مم ، العرض 800 × 3500 مم
4. موقد اللحام من نوع الحزام: متوافق مع GB / t18380.31-2008
5. خلاط فنتوري: طبقاً للمواصفة GB / t18380.31-2008
6. تنظيم تدفق الهواء في صندوق الاحتراق: 4500 5500lmin
7. تنظيم تدفق البروبان: 3-30 لتر / دقيقة
8. تنظيم تدفق الهواء المضغوط: 10 ~ 100L / min
9. مقياس شدة الريح: 0.05 ~ 10m / S.
10. ميزان الحرارة الرقمي: 0 ~ 400
11. موضع موقد اللحام من نوع الحزام: الارتفاع 600 ± 5 مم ، المسافة الأفقية قابلة للتعديل
12. خزانة قياسية مقاس 19 بوصة + تحكم بالكمبيوتر
13. PC + LabVIEW مراقبة البرامج المهنية
14. مزود بجهاز إطفاء النيتروجين أو ثاني أكسيد الكربون (يوفره المستخدم).
15. مصدر الهواء: غاز البروبان المضغوط والنيتروجين بنقاوة أعلى من 95٪ (مقدمة من المستخدم).
