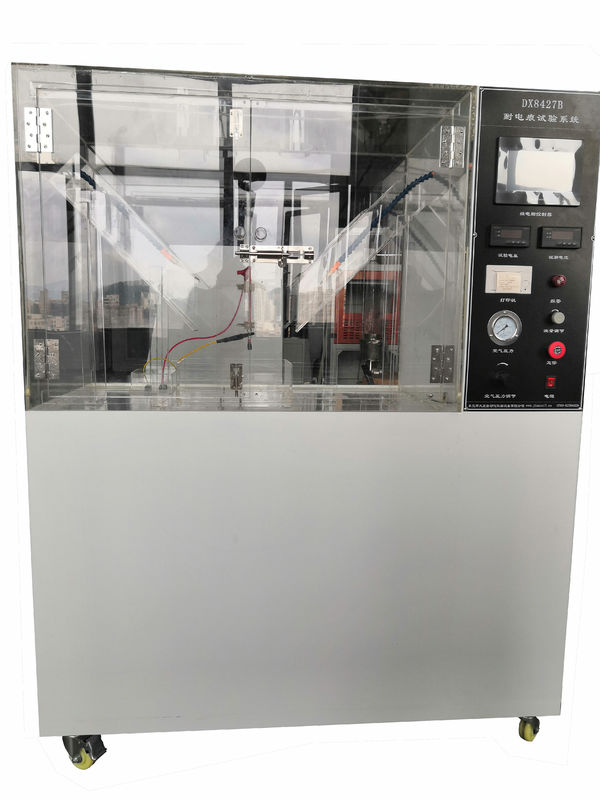

معدات اختبار مقاومة تتبع الكابلات والأسلاك الكهربائية آلة اختبار معملية

GB/T 3048.72008 معدات اختبار مقاومة تتبع الكابلات والأسلاك الكهربائية

النطاق:

اختبار قدرة الأسلاك والكابلات على مقاومة الأضرار الناجمة عن آثار الكهرباء الناجمة عن تسرب السطح في ظروف قذرة.

القياسية:

جهاز الاختبار لـ GB/T 3048.7?? 2008، GB14049-2008

المواصفات:

رذاذ الاختبار:

- ثلاثة مواقع، فوهة الفولاذ المقاوم للصدأ المستقلة، فتحة فوهة: 16، فتحة: 0.5mm؛

سائل الاختبار:

- 1 لتر من ماء كلوريد الصوديوم (حوالي 0. 2%)

سلكية السائل:

- (3000-400) uS/ cm، مقياس التوصيل للاستخدام الخاص بالعميل، قياس مقياس التوصيل

ضغط الرش:

- ضغط المضخة الفراغ، الضغط الثابت قابلة للتعديل؛

ضربة الرش:

- ≥ 1 متر

ارتفاع الرش:

- 600mm ± 10mm قابلة للتعديل

سرعة الرش:

- (3±0.01) م/ث؛

معدل تدفق الرش:

- (0.5±0.1) ملم/ دقيقة خلال 2 ثانية

دورة الرش:

- 30 ثانية، 10 رذاذ، 20 متقطعة

ارتفاع قاعدة العينة:

- 100 ملم±5 ملم، الزاوية: 45

نافذة المراقبة:

- الزجاج المقاوم للانفجار، الحجم: 580 ملم * 380 ملم

غازات العادم:

- مجهزة بنظام استنفاذ تلقائي ، سرعة الرياح: 0.2m / s

حجم الشكل:

- 1120ملم × 650ملم × 1350ملم

مصدر طاقة الاختبار:

- 220 فولت / 50-60 هرتز

الجهد المطبق:

- اختبار تردد الطاقة الجهد العالي 0 ~ 5kV ± 5 ٪ (يمكن ضبطها باستمرار)

أدوات قياس الجهد والتيار:

- دقة ≥ 1.0"خطأ القيمة المقاسة ≤ ± 3%؛
