تفاصيل المنتج:
|
| إسم الألة: | العوازل 5000 ساعة آلة اختبار الإجهاد المتعددة | معيار: | IEC62730-2024 、 IECIEC62217-2012 |
|---|---|---|---|
| عينة الاختبار: | عوازل | المواد: | مطبوعة |
| الوزن: | 1 طن | أبعاد: | 3.1* 3.2* 3.6M |
| وقت التسليم: | 15 يوم عمل | الضمان: | 12 شهراً |
| إبراز: | معالج العازلات IEC62730-2024,عازل بيئة الإجهاد المتعدد,5000 ساعة معالج العازلات,Multiple Stress Environment Insulators Tester,5000hrs Insulators Tester |
||
IEC62730-2024, IEC62217-2012 آلة اختبار معمل متعددة الإجهادات للموصلات البوليمرية لمدة 5000 ساعة
1. عينة الاختبار: موصلان اختبار من نفس التصميم بمسافة زحف تتراوح بين 500 مم و 800 مم،
2. الإجراء: إجراء الاختبار في غرفة اختبار محكمة الإغلاق ورطبة ومقاومة للتآكل، بحجم لا يتجاوز 20 متر مكعب. الشكل B1 هو رسم تخطيطي لهذه الغرفة.
3. ثقوب مراقبة منفصلة للمساحات وفلاتر الأشعة فوق البنفسجية المتحركة لمراقبة المعدات في التجربة.
4. شروط الاختبار: كما هو موضح في الشكل B2، يتم تطبيق دورات إجهاد مختلفة على العازل، والتي تتكرر لمدة 5000 ساعة تقريبًا. أثناء اختبار دورة المعدات، يجب أن تخضع عينة الاختبار لتغيرات في درجة الحرارة والتكثف.

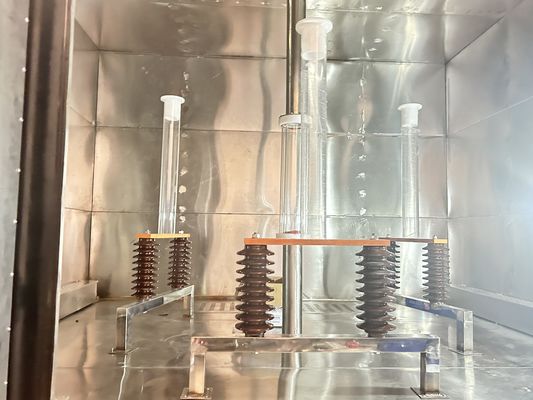

5. كما هو موضح في الشكل B3، يتم تثبيت الاختبار عموديًا في منتصف الاختبار، بمسافة لا تقل عن 400 مم بين الحواف المجاورة للمظلة لعينة الاختبار والجزء العلوي، وكذلك بين عينة الاختبار والجدار والأرض. قبل بدء التجربة، يجب تنظيف عينة الاختبار بالماء منزوع الأيونات،
7. يمكن اختبار ما يصل إلى ثلاثة أزواج من العينات ذات مسافات الزحف المماثلة في وقت واحد.
8. الجهد: القيمة التي تم الحصول عليها عن طريق قسمة مسافة الزحف لعينة الاختبار (بالملم) على 34.6 (ما يعادل مسافة زحف تبلغ 20 مم/كيلو فولت، محسوبة بناءً على جهد الطور إلى الطور).
9. بالنسبة لدائرة الطاقة، عندما يكون حمل التيار السالب المستمر 250 مللي أمبير (r.m.s)، يجب ألا يتجاوز الحد الأقصى لانخفاض الجهد على جانب الجهد العالي خلال ثانية واحدة 5٪، ويجب تعديل مستوى الحماية إلى 1 أمبير (r.m.s).

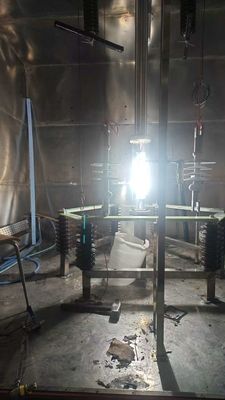

10. محاكاة ضوء الشمس: يتم توفير الإشعاع الشمسي المحاكى بواسطة مصباح قوس زينون بخرج اسمي يبلغ 6500 واط ومجهز بمرشحين من زجاج البوروسيليكات (انظر المثال B.4)، بمسافة تقارب 480 مم بين مصباح قوس الزينون وعينة الاختبار.
11. في بداية كل تجربة، يجب استخدام مصباح ومرشح جديدين. أثناء التجربة، عند استبدال المرشح (وإذا كان المصباح ضروريًا أيضًا)، يجب القيام بذلك وفقًا لتوصية الشركة المصنعة للمصباح.
DX8428 آلة اختبار متعددة الإجهادات للعوازل.pdf
