IEC61215 IEC61646 UL1703 معدات اختبار الأثر

IEC61215 وحدات الطاقة الكهروضوئية آلة هول معدات اختبار تأثير اختبار تأثير معايير اختبار IEC61646 UL1703

المواصفات التقنية:

1جهاز الإطلاق

مصدر الطاقة هو الهواء المضغوط لضاغط الهواء

ب. ضغط الهواء: 6 ~ 8bar

c. قوائم الهوكي على الجليد يتم تحميلها يدوياً في رمية واحدة

d. طول البرميل حوالي 940mm

يمكن استبدال البرميل

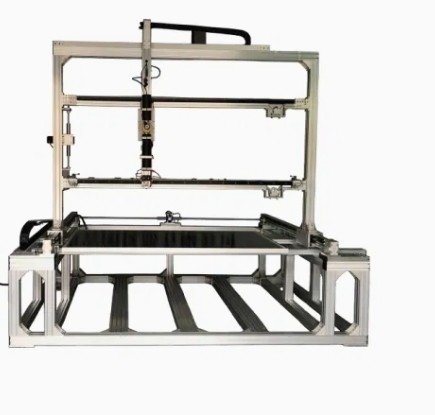

2جهاز تحديد الموقع المحمول

a. مسافة محور X تتحرك حوالي 2100mm

ب. المسافة المتحركة في محور Y حوالي 1000 ملم

ج. دقة تحديد الموقع ≤ 1 ملم

مساحة الاصطدام 2000x1000ملم

e. وضع التوجيه هو سكة حديد دليل مستوردة عالية الجودة

f. وضع القيادة يتبنى محرك خدمة مستورد + عجلة متزامنة

وضع تحكم الموقع هو تحديد الموقع التلقائي لوجهة تحكم الكمبيوتر العليا

3نظام ومبدأ قياس السرعة

a. عن طريق قياس الوقت الذي يمر فيه القرع من خلال جهاز استشعار السرعة تحت الحمراء، وفي نفس الوقت التقاط الوقت t عندما يتم حجب أشعة الأشعة تحت الحمراء،يتم حساب سرعة القرص وفقًا لـ V=S/t

ب. عداد السرعة يعتمد مستشعر سرعة تحت الحمراء عالية الدقة

ج. دقة مستشعر السرعة تحت الحمراء ± 5 ٪

d. نطاق سرعة التقاط هو 0 ~ 40m / s

سرعة الهوكي على الجليد: سرعة القرص التي يبلغ قطرها 25 ملم 23.0m/s±5%

سرعة الكرة 35 ملم قطر 27.2m/s ± 5٪

قطر 45 ملم سرعة البيك 30.7m/s ± 5٪

4طريقة تحضير الهوكي على الجليد والعفن

أ. ملء قالب الهوكي الجليدي بالماء ووضعها في الثلاجة المجمدة، وبعد أن تبرد الماء وتتجمد،أخرج كرة الهوكي على الجليد بشكل منفصل و ضعها في صندوق تخزين الهوكي على الجليد لاستخدامها لاحقاً.

ب. القالب مصنوع من مادة خاصة التي ليست سهلة للتوسع والتشوه

c. قطر التجويف الداخلي هو 25mm<1%؛ 35mm<1%؛ 45mm<1%

د. 6 أجزاء في قالب واحد. على الأقل مجموعتين من الأشكال في مواصفات واحدة.

يتم معالجة تكنولوجيا معالجة تجويف القالب بواسطة أدوات آلة CNC عالية الدقة

f. قطر قرص الهوكي على الجليد 25mm<5%؛ 35mm<5%؛ 45mm<5%

g. وزن الهوكي على الجليد 7.53g < 5%؛ 20.7g < 5%؛ 43.9g < 5%

الثلاجة -10 درجة مئوية
