تفاصيل المنتج:
|
| المعيار: | يو إل 1685، آي إي إي إي 383، آي إي إي إي 1202 | نطاق التطبيق: | تقييم قدرة كابل واحد أو المجمعة |
|---|---|---|---|
| حجم مساحة الاختبار: | 2438 (الطول) * 2438 (العرض) * 3353 (الارتفاع) ملم | الحجم: | 19.93 م3 |
| مساحة الطابق الداخلي: | 5.94 م2 | حجم البليت: | 305 (طول) * 76 (عرض) * 2438 (ارتفاع) ملم |
| إبراز: | آلة اختبار حرق الكابلات,Cable Burning Testing Machine |
||

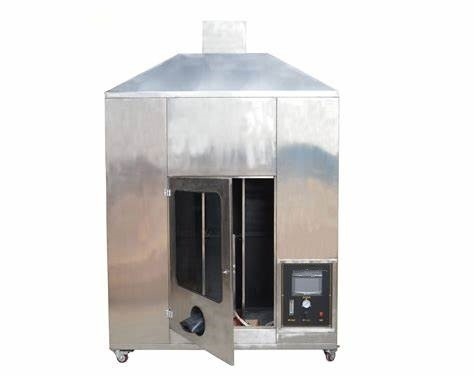

UL1685 اختبار حرق الأسلاك والكابلاتالجهازDX8297
مقدمة الأداة:
جهاز اختبار اللهب UL 1685 للأسلاك والكابلات هو جهاز يستخدم لتقييم قدرة كابل واحد أو متكامل على إيقاف انتشار اللهب في ظل ظروف محددة.وتلبي متطلبات الاختبار من UL 1685، IEEE 383 و IEEE 1202.
يتم تقييم أداء قمع اللهب من الكابل عن طريق إشعال العينة مع اللهب وضع عمودي من 20 كيلوواط (70,000 Btu / h) مع قيمة نظرية من 20 كيلوواط (70,000 Btu/hr) في مساحة من حجم محدد لمدة 20 دقيقة.
المعلمات التقنية:
المعايير:
إيه إي إي 1202
انتشار اللهب - اختبار الأسلاك والكابلات
إيه إي إي 383
معايير اختبار النوع للأسلاك ذات الطاقة الذرية والمفاصل الميدانية والموصلات لمحطات الطاقة النووية
الـ UL 1685
انتشار النار من الكابلات وإنتاج الدخان
السمات الرئيسية:

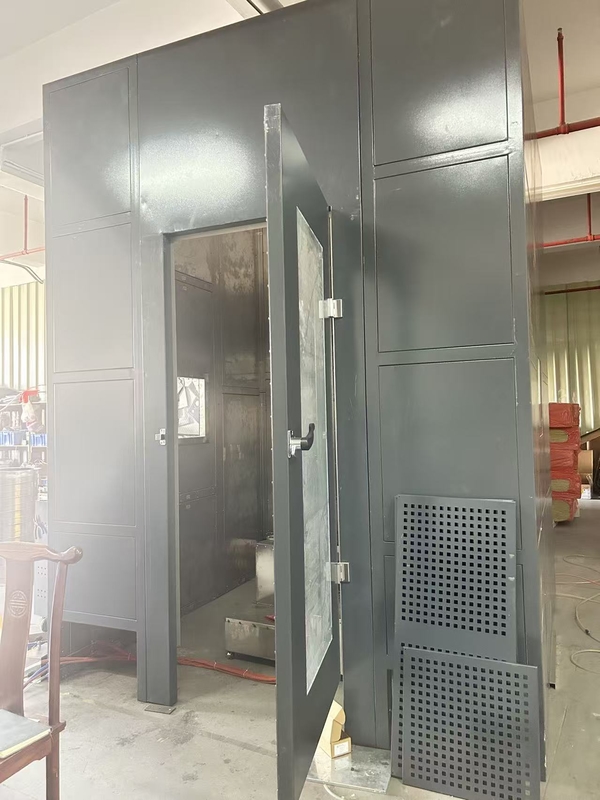

حجم مساحة الاختبار: 2438 (طول) × 2438 (عرض) × 3353 (ارتفاع) مم، الحجم: 19.93m3، مساحة الأرض الداخلية: 5.94m2؛
تستخدم العاملات الحرارية ومقياسات الهواء ثنائية الاتجاه لقياس درجة الحرارة وسرعة الغاز في أنبوب العادم.
يستخدم مقياس الهواء ثنائي الاتجاه لقياس سرعة الدوران بدقة للغازات الاحتراقية عالية درجة الحرارة التي يتم إنشاؤها أثناء عملية الاحتراق في أنبوب العادم.
حجم المنصة هو 305 (طول) × 76 (عرض) × 2438 (ارتفاع) ملم، وعرض السلم الصلب هو 25±6 ملم، وعرض العمودي هو 229 ملم.
مصباح مع محرق بروبان مع خلاط فنتوري لـ IEC60332-3 ؛
جهاز تحكم تدفق الكتلة لضمان أن إمدادات الهواء وضغط الهواء لا يزال بإمكانه الحفاظ على تدفق الهواء بسلاسة.
يتم استخدام لوحة جمع البيانات لجمع وتقييس درجة حرارة المكونات الداخلية ودقة درجة حرارة اللهب في المحرق.
يمكن التحكم بالغاز والهواء بواسطة صمامات الكهربائية؛
نظام قياس كثافة الدخان
نظام اختبار معدل إطلاق حرارة الأكسجين البارامغناطيسي
الصمامات الكهربائية والإشعال يمكن التحكم بها يدويًا عبر أزرار على لوحة التحكم ، ويمكن إيقاف تشغيل الجهاز في حالة الطوارئ (بما في ذلك الكمبيوتر)
