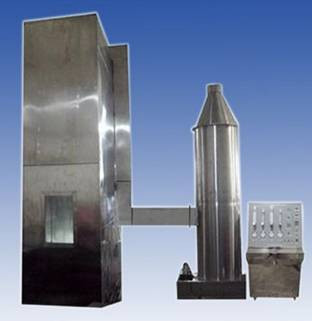

DX8349 اختبار احتراق حزمة الأسلاك والكابلات

نطاق التطبيق:يستخدم لتقييم قدرة الأسلاك والكابلات المربعة المثبتة عمودياً أو الكابلات البصرية على منع الانتشار الرأسي للنيران في ظل ظروف محددة،وعملية الاستخدام تحتاج إلى التعاون مع أبراج إزالة غبار الدخانتتكون الآلة بأكملها من عدة أجزاء، مثل غرفة الاختبار، ومصدر الهواء، وسلم فولاذي، ونظام تنقية الانبعاثات، ومصدر الإشعال.

تتوافق مع المعيار:وفقًا لـ GB/T18380.31-2008 ، و IEC60332-3-10-2018 "اختبار احتراق الكابلات والكابلات البصرية في ظل ظروف اللهب ، الجزء 31:جهاز اختبار انتشار اللهب الرأسي للأسلاك والكابلات المجمعة المثبتة عمودياً" يمكن أن يستوفي متطلبات GB/T18380.32-2008/IEC60332-3-21:2000 اختبار الشعلة للكابلات والكابلات البصرية في ظل ظروف الشعلة الجزء 32: اختبار انتشار الشعلة الرأسي للأسلاك والكابلات المجمعة المثبتة رأسياًأفئة F/R" GB/T18380.33-2008/IEC60332-3-22:2000 "اختبار حرق الكابلات والكابلات البصرية في ظل ظروف اللهب الجزء 33:اختبار الانتشار الرأسي للنار للأسلاك والكابلات المجمعة المثبتة رأسيا - الفئة A"، GB/T18380.35-2008/IEC60332-3-24:2000 اختبار الشعلة للكابلات والكابلات البصرية في ظل ظروف الشعلة الجزء 35: اختبار انتشار الشعلة الرأسي للأسلاك والكابلات المربعة بشكل عموديج"، GB/T18380.36-2008/IEC60332-3-25:2000اختبار الشعلة للكابلات والكابلات البصرية في ظل ظروف الشعلة الجزء 36: اختبار انتشار الشعلة للألياف والكابلات المجمعة المثبتة رأسياً الفئةد".

المعلمات التقنية:

• غرفة الاختبار: يجب أن يكون الجهاز التجريبي غرفة تحمل نفسها بعرض (1000±100) ملم وعمق (2000±100) ملم وارتفاع (4000±100) ملم.يجب أن يكون الجدار الخلفي وجانبي غرفة الاختبار من معامل نقل الحرارة حوالي 0.7Wm-2؟ K-1 العزل الحراري، 1.5mm سميكة USU304 صفيحة الفولاذ المقاوم للصدأ، 65mm سميكة عزل الألياف المعدنية في الوسط، 1.5mm سميكة USU304 صفيحة الفولاذ المقاوم للصدأ في الخارج

2مصدر الهواء:

يتم تجهيز مدخل الهواء بمقياس سرعة الهواء الرقمي ، ومعدل تدفق الغاز في الهواء هو (5000 ± 500) لتر / دقيقة.

بعد الانتهاء من الاختبار: إذا كانت العينة لا تزال تحترق لمدة ساعة واحدة بعد إيقاف الحريق ، فهناك إنذار وجهاز لإيقاف الاحتراق بالقوة بسبب المطر.

3نوع السلم الفولاذي: السلم الفولاذي القياسي (800±10) من الفولاذ المستقيم USU304

4جهاز تنقية التفريغ:

يتم تجهيز الجزء العلوي من غرفة الاختبار بقياس الهواء الرقمي لضمان أن معدل تدفق الرياح أقل من 8M/S ، مما لن يؤثر على تدفق الهواء في غرفة الاختبار.

جهاز جمع الدخان وغسل: SUS304 الفولاذ المقاوم للصدأ، قطر 800mm، ارتفاع 3500mm.

مصدر الإشعال

1النوع: يجب أن يتضمن مصدر الإشعال مصباحًا واحدًا أو اثنين من مصابيح غاز البروبان الحزامية ومقاييس التدفق الداعمة لها ومخلطات فنتوري.يجب حفر سطح النار مع 242 لوحات معدنية مسطحة قطرها 1.32 ملم ، والمسافة الوسطى لهذه الثقوب هي 3.2 ملم ، ويتم تفريغها في ثلاثة صفوف ، كل صف هو 81 ، 80 و 81 ، موزعة في نطاق 257 × 4.5 ملم الحجم الاسمي. بالإضافة إلى ذلك ،يتم قطع صف من الثقوب الصغيرة على كل جانب من قاذفة اللهب، وهذه الثقوب الطيار يمكن أن تبقي اللهب يحترق باستمرار. كل blowtorch يجب أن تكون مجهزة مع جهاز دقيق للسيطرة على معدل تدفق البروبان والهواء.يمكن استخدام مقاييس الدوران أو مقاييس تدفق الكتلة

2يجب أن يتم وضع مصباح الوقود عند مصدر الإشعال أفقياً، على بعد (75±5) ملم من السطح الأمامي لعينة الكابل، (600±5) ملم من الجزء السفلي من غرفة الاختبار.ومتماثلة مع محور السلم الصلبيجب أن تكون نقطة الإشعال للشعلة في الوسط بين خطوتين من سلم الفولاذ وعلى بعد 500 ملم على الأقل من الطرف السفلي من العينة.
