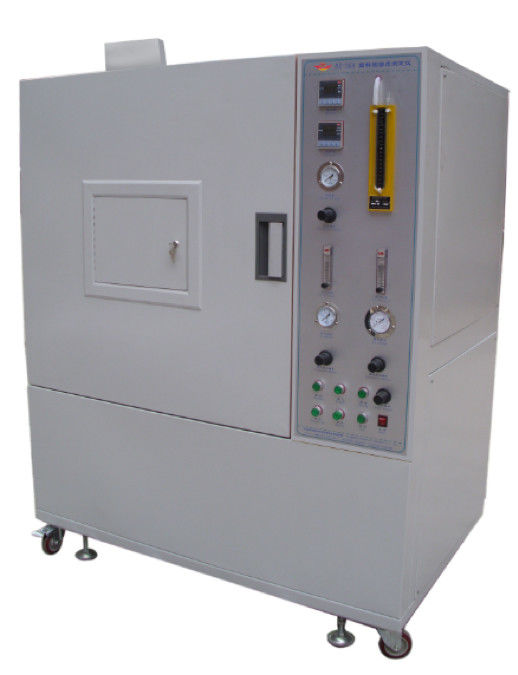

ISO 5659-2 اختبار القابلية للاشتعال الكهربائي للبلاستيك ، غرفة كثافة الدخان

معيار ISO 5659 اختبار كثافة الدخان البلاستيكي ،غرفة اختبار كثافة الدخان

وصف المنتج:

جهاز قياس كثافة الدخان من البلاستيك هو نوع جديد لقياس كثافة الدخان تم تطويره وفقًا للشروط التقنية المنصوص عليها في معيار GB/8323.2-2008 و ISO 5659-2 "طرق اختبار لتحديد كثافة الدخان باستخدام طريقة الغرفة الواحدة لإنتاج السجائر البلاستيكية"معدات الاختبار مناسبة لتحديد الكثافة البصرية المحددة للدخان الناتج عند حرق البلاستيك، والكثافة البصرية المحددة القصوى هي نتيجة الاختبار.يستخدم لتقييم أداء التدخين من البلاستيك في ظل ظروف محددة.

المعايير:

GB 8323.2-2008 "البلاستيك - تشكيل الدخان - الجزء 2: طريقة اختبار لتحديد كثافة الدخان عن طريق طريقة الغرفة الواحدة"

معيار الاختبار ISO 5659.2-2006 "البلاستيك - تشكيل الدخان الجزء 2: تحديد الكثافة البصرية عن طريق طريقة الغرفة الواحدة".

التكوين:

يتكون الجهاز بأكمله من غرفة مغلقة، ونظام قياس فوتومتري، مخروط إشعاعي، ونظام احتراق، ومشعل، وصندوق اختبار، وعصا، وأداة قياس درجة الحرارة،وبرنامج اختبار كثافة الدخانتم تطوير الدائرة باستخدام جهاز كمبيوتر صغير ذو شريحة واحدة ولها محتوى فني مرتفع وأداء مستقر.ولكن أيضا لتقييم مواد أخرى (مثل المطاطويتم استخدامه على نطاق واسع في صناعة البلاستيك ومصانع المواد الصلبة ووحدات البحث والتجربة.

المعلمات:

1.1 يتم تجهيز الباب الأمامي بنوافذ وشاشات غير شفافة تمنع حركة النوافذ.

1.2 يتم تجهيز الجزء السفلي من الصندوق المربع بألواح ألومنيوم قابلة للانفجار لمنع الضغط الزائد. يتكون قرص الانفجار من قرص انفجار آمن بسماكة 0.04 ملم.بطول 405mm وعرض 200mm ومساحة إجمالية 81000mm2يتم تركيب جهاز تنظيم الضغط داخل الصندوق (انظر الشكل 2).

1.3 النافذة الضوئية: فوق و أسفل نوافذ ضوئية Ø75 ملم with a 9W annular electric heater under the light window to ensure the temperature of the upper surface of the light window (50oC ~ 55oC is appropriate) to reduce the smoke concentration on the surfaceعلى الأقل ، تكون النافذة على الجزء العلوي من صندوق الاختبار. يتم تثبيت منصة بصرية سميكة 8 ملم حول النافذة الضوئية خارج صندوق الاختبار.يتم تثبيت المنصة البصرية مع قضيب معدني Ø15mm يمكن أن تربط المنصة الثابتة وصندوق الاختبار.

1.4 الحجم الداخلي: 914ملم عالية × 914ملم عريضة × 610ملم عميقة

1.5 المادة: تتكون من ثلاث طبقات: صفيحة فولاذية خارجية سميكة 1.5 ملم، طلاء بيض الكهربائي الساطع في درجة حرارة عالية، الطبقة الوسطى مصنوعة من طبقة الأسبستوس سميكة 60 ملم، الطبقة الداخلية 1.2 ملم سميكة USU304 الفولاذ المقاوم للصدأ، الطلاء الأسود الكهرومغناطيسي عالية درجة الحرارة، يمكن تنظيفه بسهولة.

1.5 مدخل الهواء ومخرج الهواء: يتم تركيب مدخل الهواء في الجزء العلوي من صندوق الاختبار وقطره Φ65mm. يقوم صمام السولينويد ذو الفلانج بتحكم الحالة المغلقة والمغلقة.يتم تثبيت منفذ الهواء في أسفل اليسار، والقطر هو Φ80mm. صمام الكهربائية من اللحاء يتحكم في الحالة المغلقة والمغلقة ويشمل مروحة العادم.

الخصائص:

نظام القياس الكهروضوئي: من مصدر الطاقة ، أنبوب مضاعف الضوء ، فيلم شفاف مضخم ، مصراع بصري ، مرشح ، ورقة شفافة محايدة ، عدسة ، نظام بصري ، كاميرا ،مصدر الضوء، وحدة تدفئة نافذة خفيفة.

2مصدر الضوء:

2.1.1 مصدر الضوء: يتكون من مصباح ساطع بقوة 6.5 فولت، ومحول لتزويد الطاقة (مخرج 220 فولت 6.5 فولت) ، ومقاومة متغيرة.

2.1.2 التثبيت: يتم تثبيت المصباح في الصندوق المظلم غير الشفاف في الجزء السفلي من صندوق الاختبار ويتكون من مصدر ضوئي، وعدسة منحدرة، ومدفأة نافذة بصرية، ونوافذ بصرية.

2.1.3 ضوء النافذة: إمدادات الطاقة AC220V ، يتم لف سلك المقاومة 9W حولها لضمان أن درجة حرارة السطح العلوي للنافذة الضوئية (50 oC ~ 55oC) مناسبة.

2.1.4 العدسة المنحدرة: قطرها 51 ملم، يتم ضبطها وتعديلها لتشكل حلقة كاملة قطرها 51 ملم ولا يوجد ضوء آخر خارج الحلقة.

2.1.5 النافذة البصرية: تتكون من فيلم ناقل للضوء بدون عوائق وصندوق مظلم.

2.2 كاشف كهربائي:

2.2.1 كاشف الضوء: يتكون من أنبوب مضاعف ضوء، ومرشح تضخيم، ومرشح شاشة، ومرشح محايد، ومرشح متعرج، ونوافذ بصرية، وما إلى ذلك.

2.2.2 أنبوب مضاعف الضوء:

2.2.2.1معايير أنبوب مضاعف الضوء: الجهد: DC 1000V ، مصدر الطاقة: مدخل 12V ، مخرج 0 ~ -1200V 2mA

2.2.2.2، معالجة النظام الكهروضوئي: الكاشف الكهروضوئي هو أنبوب مضاعف ضوئي ، متصل بموديل رقم A / D ، معالج بواسطة جهاز كمبيوتر تضخيم متعدد المراحل.يمكن أن تقيس باستمرار انتقال الضوء من الكثافة البصرية المقابلة مع الوقت، وهو عدد استجابات الحساسية الطيفية، مماثلة لرد العين المجردة والتيار المظلم أقل من 0.001uA.يمكن قراءة الحساسية الدنيا لأنبوب مضاعف الضوء بنسبة 100٪ على المسار البصري 0تم الحصول على.5 مرشح محايد ومرشح تضخيم ND-2.

2.2.3- تكبير الفلتر: انتقالات الضوء من ND-2.0 هو 0.95٪ ودرجة حرارة مصدر الضوء A هو K = 2854.

2.2.4، بوابة الضوء: بالنسبة للمحاذية ، استخدام نسبة تسليم الضوء المعدلة 0 ٪.

2.2.5، مرشح: لتعويض المرشح، والكثافة البصرية من 0.1 ~ 1.0 و 2.0 ما مجموعه 11 قطعة.

2.2.6مرشح محايد: ND-0.5، تمرير الضوء 31.7٪، درجة حرارة لون مصدر الضوء K = 2854.

2.2.7العدسة المنحدرة: قطر 51 ملم يسمح لتركيز شعاع مباشر إلى بقعة صغيرة ومكثفة في اللوحة الشفافة بين صناديق الكاميرا العليا والسفلية.

2.2.7معايرة النظام البصري: يتم استخدام مرشح محايد مع كثافة بصرية 3.0 وطول موجة 550-650 نانومتر.

2.2.8، النافذة البصرية: تتكون من فيلم ناقل للضوء بدون عائق وصندوق مظلم.

المعلمات:

مخروط الإشعاع:

3.1، مخروط الإشعاع: يتكون من عناصر التدفئة ذات الطاقة الاسمية 2600W ، يمكن أن توفر 10KW / m2 ~ 50KW / m2 كثافة الإشعاع في وسط سطح العينة.عند قياس الإشعاع في موقعين آخرين على بعد 25 ملم من مركز العينة، يجب أن لا يكون الإشعاع في هذين الموقعين أقل من 85٪ من الإشعاع في مركز العينة.

3.2 تسخين مخروط مشع: يتم تشغيله بواسطة مصدر طاقة مستقل. طاقة المحول العزلي أحادي المرحلة هي 3000 واط. يتم التحكم في درجة الحرارة بواسطة تيرستور سريع الدورة.ويمكن استقرار درجة حرارة التحكم عند ± 2 °C.

3.3، مقياس تدفق الحرارة: نطاق القياس هو 50kw / m2 ، ويستقبل مساحة إشعاعية مساحة مسطحة قطرها 10 مم ، والسطح مغطى باللون الأسود المختلط ، باستخدام تبريد الماء.

3.4. إشعال: فوهة الإشعال مصنوعة من أنبوب النحاس بفتحة Φ4.0mm ، طول اللهب ، قياس المستوى هو 30mm.

نظام إمداد الغاز:

4.1مصدر الغاز: 95٪ نقاء، خليط البروبان والهواء، ضغط 170Kpa

4.2مقياس تدفق البروبان: 1~100cm3/min

4.3، مقياس تدفق الهواء: 5~500cm3/min

العرض بأكمله

1. وضوح الانتقال الضوئي: 0.0001%

2نطاق القياس: 0-100٪؛ التحول التلقائي عند القياس.

3دقة القياس: ± 3%

4. الجهد العامل: AC200-240V 50Hz

5رطوبة البيئة: درجة حرارة الغرفة -40 درجة مئوية

6بيئة العمل: عندما تعمل الآلة، يجب تجنب الضوء المباشر ولا ينبغي أن يكون هناك تدفق الهواء القسري.

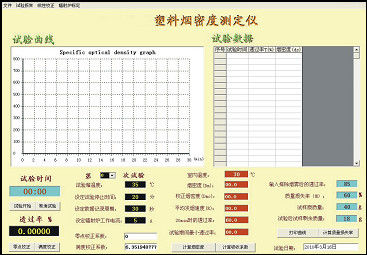

7. برنامج قياس: استنادا إلى واجهة تشغيل Windows XP ، نمط LabVIEW. يعرض منحنيات الإرسال والوقت. واجهة صينية وإنجليزية ،وتوفير كتيبات تعليمية باللغتين الصينية والإنجليزيةانظر الشكل 3
