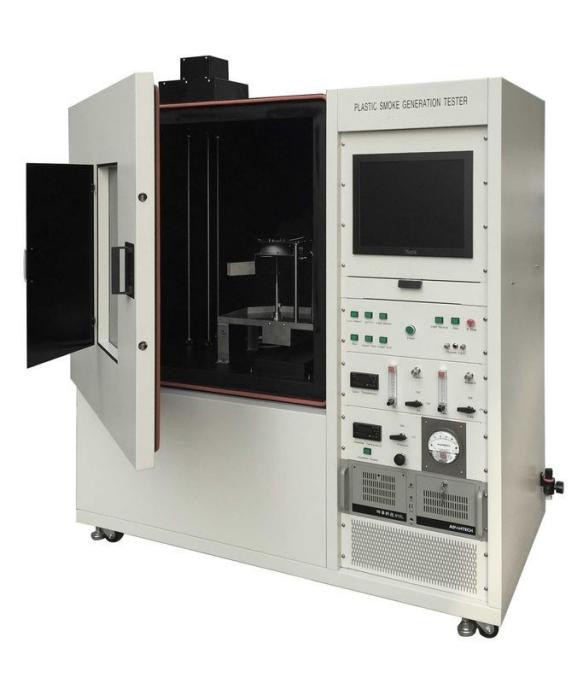

DX8368 مقياس كثافة الدخان البلاستيكي

1، تتوافق مع المعايير: تلبي متطلبات GB8323.2-2008 "إنتاج دخان البلاستيك الجزء 2: طريقة غرفة واحدة لتحديد كثافة الدخان" و ISO5659.2-2006 "إنتاج الدخان من البلاستيك الجزء الثاني: طريقة غرفة واحدة لتحديد الكثافة البصرية "معايير الاختبار.
2نطاق التطبيق: مناسبة لقياس الكثافة البصرية المحددة للدخان الناتج أثناء احتراق البلاستيك ، واستخدام الحد الأقصى للكثافة البصرية المحددة نتيجة الاختبار.يستخدم لتقييم أداء التدخين من البلاستيك في ظل ظروف محددة.
جهاز اختبار كثافة الدخان من البلاستيك هو نوع جديد من معدات الاختبار التي تم تطويرها على أساس الشروط التقنية المحددة في المعيار GB/8323.2-2008 و ISO5659-2 "توليد الدخان البلاستيكي - الجزء 2: طريقة غرفة واحدة لقياس كثافة الدخان".
3المعايير الرئيسية: يتكون الجهاز بأكمله من غرفة اختبار مغلقة، ونظام قياس فوتومتر، ومعرج إشعاع، ونظام احتراق، ومشعل، وصندوق اختبار، وعصا،جهاز قياس درجة الحرارة، وبرنامج اختبار كثافة الدخان. تم تطوير الدوائر باستخدام وحدة تحكم صغيرة ، مع محتوى فني عالية وأداء مستقر.هذا الجهاز مناسب لجميع المواد البلاستيكية ويمكن أيضا أن تستخدم لتقييم مواد أخرى (مثل المطاطويتم استخدامه على نطاق واسع في مصانع الإنتاج ووحدات البحث والاختبار في صناعات البلاستيك والمواد الصلبة.
1مربع الاختبار: يتم تجهيز الباب الأمامي بنوافذ وشمسية غير شفافة يمكنها منع حركة النافذة.
تم تجهيز الجزء السفلي من الصندوق المربع مع ورق الألومنيوم ضد الانفجار لمنع الضغط الزائد. وهو قرص إنفجار السلامة تتكون من 0.04mm سمك، 405mm الطول، 200mm العرض،مساحة إجمالية 81000mm2يتم تجهيز الصندوق بجهاز تنظيم ضغط داخلي (الشكل 2).
النافذة الضوئية: هناك نافذتان ضوئيتان Ø 75 ملم في الجزء العلوي والسفلي، and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceيتم وضع نافذة الضوء العليا في الجزء العلوي من صندوق الاختبار، ويتم تركيب منصة بصرية سميكة 8 ملم حول نافذة الضوء خارج صندوق الاختبار.يتم تثبيت المنصة البصرية مع قضيب معدني Ø 15mm يمكن أن تربط المنصة الثابتة وصندوق الاختبار.
الأبعاد الداخلية: ارتفاع 914mm × عرض 914mm × عمق 610mm
الأبعاد الخارجية: الارتفاع 16800mm، العرض 14500mm، العمق 850mm (هذا الأبعاد هي للإشارة فقط)
المواد: تتكون من ثلاث طبقات: الطبقة الخارجية من صفيحة الفولاذ سميكة 1.5 ملم، وتخزين الكهربائي الساطع في درجة حرارة عالية من الطلاء الأبيض، الطبقة الوسطى من طبقة الأسبستوس سميكة 60 ملم، الطبقة الداخلية من 1.2 ملم سميكة USU304 الفولاذ المقاوم للصدأ، الطلاء الأسود الكهرومغناطيسي عالي الحرارة، سهل التنظيف.
مدخل الهواء ومخرج العادم: يتم تثبيت مدخل الهواء على الجزء العلوي من صندوق الاختبار ، بقطر Φ 65mm ، ويتم التحكم به بواسطة صمام الكهربائي المزدوج في كل من الحالات المغلقة والمغلقة.يتم تثبيت منفذ العادم في الأسفل على اليسار، بقطر Φ 80mm ، يتم التحكم بها بواسطة صمام الكهربائي المزدوج في كل من الحالات المغلقة والمغلقة ، ومجهزة بمروحة العادم.
2نظام قياس إلكتروني: يتكون من مصدر الطاقة، أنبوب مضاعف الضوء، فيلم شفاف مضاعف، مصراع، مرشح، فيلم شفاف محايد، عدسة، نظام بصري مربع مظلم،مصدر الضوء، ومحمية نوافذ خفيفة.
مصدر الضوء: يتكون من مصباح ساطع 6.5 فولت ، ومحول يوفر الطاقة (مخرج 220 فولت 6.5 فولت) ، ومقاومة متغيرة.
التثبيت: يتم تثبيت المصباح في صندوق مظلم غامض في الجزء السفلي من صندوق الاختبار ، يتكون من مصدر ضوئي ، عدسة منحدرة ، سخان نافذة ضوئية ، ونوافذ بصرية.
محرك النافذة الضوئية: يتم تشغيله بواسطة AC220V ، محاط بسلك مقاومة 9W ، لضمان أن تكون درجة حرارة سطح النافذة الضوئية مناسبة (50 °C ~ 55 °C).

العدسة المنحدرة: مع قطر 51 ملم ، تم ضبطها وتعديلها لتشكيل حلقة قطرها 51 ملم دون أي أشعة ضوئية أخرى خارج الحلقة.
النافذة البصرية: تتكون من فيلم شفاف غير مسدود وصندوق مظلم.
الكاشف الضوئي: يتكون من أنبوب مضاعف ضوئي، مرشح تضخيم، شاشة، مرشح، مرشح محايد، عدسة منحدرة، نافذة بصرية، إلخ.
معايير أنبوب مضاعف الضوء: الجهد: DC 1000V ، مصدر الطاقة: مدخل 12V ، مخرج 0-1200V2mA
معالجة النظام البصري الإلكتروني: جهاز الكشف الضوئي هو أنبوب مضاعف ضوئي متصل بشبكة أرقام A / D ويتم معالجته بواسطة كمبيوتر صغير تضخم متعدد المراحل.يمكن أن تقيس باستمرار انتقال الكثافة البصرية المقابلة مع مرور الوقت، وهو 5 كميات من استجابة الحساسية الطيفية، مماثلة لرد العين المجردة والتيار المظلم تحت 0.001uA.الحد الأدنى للحساسية من أنبوب مضاعف الضوء يمكن أن تكون 100٪ قراءة من خلال 0.5 مرشح محايد ومرشح تضخيم ND-2 على المسار البصري.
مرشح التضخيم: ND-2.0 مع انتقال 0.95٪ ودرجة حرارة لون مصدر الضوء K=2854.
بوابة الضوء: تستخدم للتحريك وتصحيح نسبة النقل بنسبة 0 ٪.
المرشح: لتعويض المرشح ، هناك ما مجموعه 11 قطعة ذات كثافة بصرية تتراوح من 0.1 إلى 1.0 و 2.0.
مرشح محايد: ND-0.5، التنقل 31.7٪، درجة حرارة لون مصدر الضوء K=2854.
العدسة المنحدرة: مع قطر 51 مم ، يمكن تركيز شعاع الضوء المباشر في بقعة قوية صغيرة في اللوحة الشفافة بين الصناديق المظلمة العليا والسفلية.
معايرة الأنظمة البصرية: الكشف باستخدام مرشح محايد مع كثافة بصرية 3.0 وطول موجة 550-650nm.
3مخروط الإشعاع: يتكون من عناصر التدفئة ذات الطاقة الاسمية 2600W ، قادرة على توفير 10KW / m2 ~ 50KW / m2 كثافة الإشعاع في وسط سطح العينة.عند اختبار الإشعاع في موقعين آخرين على بعد 25 ملم من مركز العينة، يجب أن لا يكون الإشعاع في هذين الموقفين أقل من 85% من الإشعاع في مركز العينة.
تسخين مخروط الإشعاع: يتم تشغيله بواسطة مصدر طاقة مستقل ، مع قوة محول عزل أحادي المرحلة من 3000 واط. يتبنى نظام التحكم في درجة الحرارة التحكم في التايريستور مع دورة سريعة ،والذي يمكنه استقرار درجة الحرارة عند ± 2 °C.
مقياس تدفق الحرارة: مساحة مسطحة بمدى 50 كيلوواط / متر مربع وقطر مساحة الاستقبال للإشعاع 10 مم. يتم طلاء السطح باللون الأسود المختلط وتبريد بواسطة تبريد الماء.
4. إشعال: فوهة الإشعال تتكون من Φ مصنوعة من أنبوب نحاس بفتحة 4.0 ملم ، طول اللهب والقياس الأفقي 30 ملم.
نظام إمداد الغاز:
مصدر الغاز: نقاء 95%، غاز بروبان ومزيج من الغازات الهوائية، ضغط 170Kpa
مقياس تدفق البروبان: 1-100cm3/min
مقياس تدفق الهواء: 5 ~ 500cm3 / min
الأداء العام:
دقة الشفافية: 0.0001%
نطاق القياس: 0-100٪؛ تغيير التروس تلقائيًا أثناء القياس.
دقة القياس: ± 3٪.
الجهد العامل: AC200-240V 50Hz.
الرطوبة البيئية: درجة حرارة الغرفة -40 درجة مئوية.
بيئة العمل: عندما تعمل الآلة، يجب تجنب أشعة الشمس المباشرة ولا ينبغي أن يكون هناك تدفق الهواء القسري.
برنامج قياس: بناءً على واجهة تشغيل Windows XP وأسلوب LabVIEW. عرض النقل مقابل المنحنى الزمني. توفير واجهة صينية وإنجليزية،بالإضافة إلى دليل تعليمات باللغتين الصينية والإنجليزية.
